Le Ventilateur de Four à Chaleur Tournante : Un Pilier de la Cuisson Moderne

Le four électrique, appareil indispensable dans nos cuisines, a connu de nombreuses évolutions technologiques. Parmi celles-ci, l'avènement de la chaleur tournante a révolutionné nos méthodes de cuisson. Au cœur de cette technologie se trouve le ventilateur, un composant essentiel dont le bon fonctionnement garantit une cuisson homogène et performante. Cependant, comme tout appareil mécanique, il peut rencontrer des dysfonctionnements, nécessitant parfois des interventions de réparation. Cet article se propose de détailler le rôle du ventilateur de four à chaleur tournante, les problèmes qu'il peut rencontrer, et les méthodes pour diagnostiquer et réparer ces défaillances.

Comprendre le Principe de la Chaleur Tournante

Avant de plonger dans les détails techniques, il est crucial de comprendre le principe fondamental de la chaleur tournante. Contrairement aux fours à convection naturelle qui s'appuient uniquement sur des résistances situées en haut (voûte) et en bas (sole) pour diffuser la chaleur, les fours à chaleur tournante intègrent un élément supplémentaire : un ventilateur. Ce dernier, généralement positionné au fond de la cavité du four, est chargé de brasser l'air chaud créé par les résistances.

Il existe différentes technologies de fours à chaleur tournante :

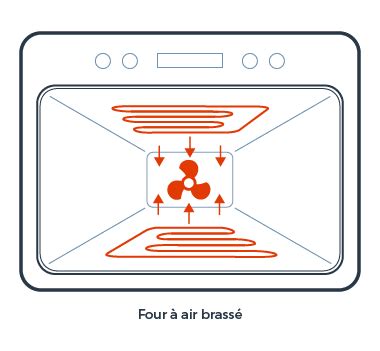

• Four à chaleur brassée : La chaleur produite par les résistances de voûte et de sole est brassée grâce à un ventilateur situé sur la paroi du fond.
• Four à chaleur pulsée : La chaleur est produite par les résistances de voûte, de sole et par une résistance circulaire supplémentaire placée sur la paroi du fond, autour du ventilateur.

Le rôle du ventilateur est donc de garantir une répartition uniforme de la température dans tout l'enceinte du four. Cela permet d'éviter les zones plus chaudes ou plus froides, assurant ainsi une cuisson homogène des aliments, quelle que soit leur position dans le four. C'est particulièrement avantageux pour la cuisson de plusieurs plats simultanément, ou pour des préparations nécessitant une cuisson précise comme les pâtisseries ou les rôtis.

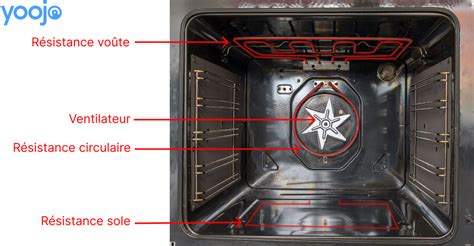

Les Composants Clés du Système de Chaleur Tournante

Le bon fonctionnement du système de chaleur tournante repose sur l'interaction de plusieurs éléments :

• Le Ventilateur : Il s'agit du moteur principal, souvent situé à l'arrière de l'appareil, entraînant une hélice positionnée à l'intérieur du four, derrière une grille de protection. L'hélice est conçue pour déplacer un volume d'air conséquent.
• La Résistance Circulaire (ou Ronde) : Présente dans les fours à chaleur pulsée, cette résistance entoure le ventilateur et participe activement à la production de chaleur, augmentant ainsi le rendement du four.
• Les Résistances de Sole et de Voûte : Ces résistances traditionnelles, présentes dans tous les fours, contribuent également à la chaleur globale, même si leur rôle est parfois secondaire en mode chaleur tournante avec résistance circulaire.
• Le Thermostat : Ce composant régule la température interne du four. Il envoie des informations à la carte électronique pour maintenir la température désirée.
• La Carte Électronique : Véritable "cerveau" de l'appareil, elle gère l'ensemble des fonctions du four, interprète les commandes de l'utilisateur et pilote les différents éléments chauffants et le ventilateur.

Dans certains cas, un second ventilateur peut être présent, dédié au refroidissement de l'appareil, mais il est généralement facile à distinguer du ventilateur de chaleur tournante.

Symptômes d'un Dysfonctionnement du Ventilateur

Plusieurs signes peuvent indiquer un problème avec le ventilateur de votre four à chaleur tournante :

• Le four ne chauffe plus en mode chaleur tournante : C'est le symptôme le plus évident. Si le ventilateur ne tourne pas, la chaleur ne sera pas répartie uniformément, et la fonction chaleur tournante sera inopérante. Le four peut monter à une certaine température, mais sera incapable d'atteindre le niveau désiré ou de maintenir une cuisson homogène. Il peut se couper à une température inférieure à la normale.
• Cuisson inégale : Les aliments à l'avant du four peuvent être sous-cuits tandis que ceux à l'arrière sont trop cuits, ou vice-versa. Cela témoigne d'une mauvaise circulation de l'air chaud.
• Bruits inhabituels : Un moteur de ventilateur défaillant peut produire des sons anormaux, tels qu'un sifflement aigu, un bourdonnement excessif, ou un bruit de frottement.
• Le ventilateur ne tourne plus du tout : L'hélice reste immobile, même lorsque le four est en marche et que le mode chaleur tournante est sélectionné.
• La lampe du four reste éclairée : Dans certains cas de panne liée au système de chauffage, la lampe témoin peut rester allumée de manière inhabituelle.

Ces symptômes peuvent également être liés à d'autres composants, comme une résistance circulaire grillée, un problème avec le thermostat, ou un défaut de la carte électronique. C'est pourquoi un diagnostic précis est crucial.

Diagnostiquer une Panne du Ventilateur

Avant toute intervention, il est impératif de couper l'alimentation électrique du four au niveau du compteur général. La sécurité est primordiale lors de toute manipulation d'appareil électroménager.

Pour diagnostiquer un problème de ventilation, plusieurs étapes peuvent être suivies :

1. Vérification Visuelle et Manuelle :

   • Retirez le four de son logement.
   • Démontez la paroi arrière du four à l'aide d'un tournevis approprié. Cela vous donnera accès au moteur du ventilateur.
   • Repérez les connecteurs du moteur du ventilateur et débranchez-les.
   • Tentez de faire tourner l'hélice à la main. Si elle est grippée, bloquée par des débris, ou si elle présente une résistance anormale, cela peut indiquer un problème mécanique. Un nettoyage peut parfois suffire.

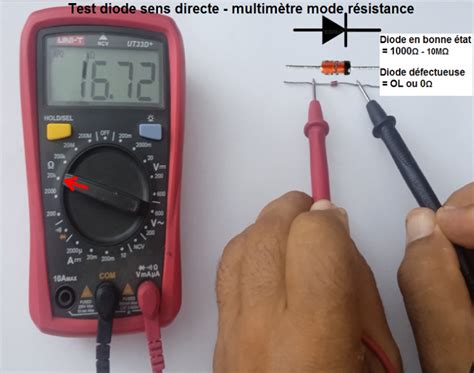

2. Test avec un Multimètre :

   • Assurez-vous que le moteur est débranché.
   • Réglez votre multimètre en position Ohmmètre (symbole Ω).
   • Placez les pointes de touche du multimètre sur les bornes du moteur du ventilateur.
   • La valeur ohmique d'un moteur de ventilateur fonctionnel se situe généralement autour de 150 Ohms.
   • Si votre multimètre affiche "OL" (Over Limit) ou "1" (circuit ouvert), cela signifie que le moteur est hors service et doit être remplacé.
   • Si la valeur affichée est très éloignée de la normale (par exemple, beaucoup plus faible ou beaucoup plus élevée que 150 Ohms), le moteur est également défectueux.
   • Il est également possible de tester l'alimentation électrique du moteur. Réglez votre multimètre sur un calibre supérieur à 240 volts (généralement 600 volts en courant alternatif). Lorsque le four est en marche (avec prudence et en respectant les consignes de sécurité), mesurez la tension aux bornes du connecteur du moteur. La valeur trouvée doit être comprise entre 220 et 240 volts. Si aucune tension n'est détectée, le problème pourrait venir de la carte électronique ou du câblage.

Remplacement du Moteur du Ventilateur

Si le diagnostic confirme que le moteur du ventilateur est défectueux, voici les étapes pour le remplacer :

1. Préparation et Sécurité :

   • Assurez-vous que l'alimentation électrique est bien coupée.
   • Retirez le four de son logement.
   • Retirez les accessoires intérieurs du four (grilles, lèchefrite, etc.).

2. Accès au Moteur :

   • Démontez la paroi arrière du four.
   • Repérez le moteur du ventilateur. Il est généralement fixé par plusieurs vis.
   • Prenez des photos à chaque étape du démontage pour faciliter le remontage.

3. Démontage de l'Ancienne Hélice et du Moteur :

   • Dans certains cas, il faut d'abord retirer l'hélice du ventilateur qui se trouve à l'intérieur du four. Pour ce faire, il faut accéder à la paroi intérieure du fond du four et dévisser l'écrou central de l'hélice. Attention : le pas de vis de cet écrou est souvent inversé. Il faut donc tourner dans le sens des aiguilles d'une montre (sens horaire) pour le desserrer. L'utilisation d'une clé à pipe ou à douille est recommandée.
   • Une fois l'hélice retirée (il est parfois difficile de la récupérer intacte, il peut être nécessaire de commander un ventilateur avec sa petite hélice de refroidissement si elle est séparée), vous pouvez débrancher les connecteurs du moteur à l'arrière du four.
   • Détachez les vis de maintien du moteur.
   • Retirez délicatement l'ancien moteur.

4. Installation du Nouveau Moteur :

   • Positionnez le nouveau moteur à l'emplacement de l'ancien.
   • Fixez-le à l'aide des vis de maintien.
   • Reconnectez les connecteurs du moteur.
   • Replacez l'hélice sur l'axe du nouveau moteur, en vissant dans le sens inverse des aiguilles d'une montre (sens anti-horaire) si le pas de vis est inversé.
   • Remontez la paroi intérieure du fond si elle a été retirée.

5. Remontage et Test :

   • Remontez la façade arrière du four.
   • Replacez les accessoires intérieurs.
   • Remettez le four à sa place.
   • Rétablissez l'alimentation électrique et testez le bon fonctionnement du ventilateur en sélectionnant le mode chaleur tournante.

Il est important de noter que sur certains modèles de four, le moteur du ventilateur est directement intégré à l'hélice, simplifiant ainsi le remplacement. Il est également possible que l'hélice soit une pièce séparée et qu'il soit nécessaire de la commander avec le moteur.

Panne de la Résistance Circulaire

Si le ventilateur fonctionne correctement mais que le four ne chauffe toujours pas en chaleur tournante, le problème peut provenir de la résistance circulaire.

1. Accès à la Résistance :

   • Après avoir débranché le four, démontez la paroi arrière.
   • Repérez la résistance circulaire, qui se trouve généralement autour du ventilateur.
   • Débranchez les connecteurs de la résistance.

2. Test de la Résistance :

   • Réglez votre multimètre en position Ohmmètre.
   • Placez les pointes de touche sur les connecteurs de la résistance.
   • Une résistance fonctionnelle affiche généralement une valeur comprise entre 20 et 50 ohms.
   • Si la valeur affichée est de zéro ohm (court-circuit) ou si le multimètre indique "OL" (circuit ouvert), la résistance est défectueuse et doit être remplacée.

3. Remplacement de la Résistance :

   • Débranchez les connecteurs.
   • Démontez la paroi intérieure du fond pour accéder à la résistance.
   • Retirez l'ancienne résistance en tirant légèrement dessus. Elle est généralement clipsée dans des encoches.
   • Placez la nouvelle résistance en vous assurant qu'elle s'encastre parfaitement.
   • Remontez la paroi intérieure du fond.
   • Rebranchez les connecteurs.
   • Remontez la façade arrière.
   • Branchez le four et testez le fonctionnement.

Autres Causes Possibles de Dysfonctionnement

Bien que le ventilateur et la résistance circulaire soient les coupables les plus fréquents des problèmes de chaleur tournante, d'autres éléments peuvent être en cause :

• Erreur de manipulation : Les fours modernes sont équipés de systèmes de commande complexes. Une mauvaise configuration ou une mauvaise manipulation des boutons peut empêcher le bon fonctionnement. Dans certains cas, une réinitialisation du four (en appuyant sur le bouton "menu" pendant plusieurs secondes) peut résoudre le problème.
• Porte mal verrouillée : Un système de sécurité est souvent lié à la fermeture de la porte. Si le crochet de sécurité n'est pas correctement enclenché, le four peut refuser de démarrer ou de fonctionner correctement. Vérifiez l'état du système de verrouillage de la porte.
• Thermostat défaillant : Le thermostat de sécurité régule la température. S'il est défectueux, il peut envoyer des signaux erronés, bloquant le fonctionnement du four ou provoquant des surchauffes. Son remplacement peut être nécessaire.
• Carte électronique : Si tous les autres composants semblent fonctionner, la carte électronique, véritable centre de commande, pourrait être défaillante. Son diagnostic et son remplacement sont des opérations plus complexes, souvent confiées à des professionnels.

Entretien Préventif pour une Longévité Accrue

Un entretien régulier de votre four peut prévenir de nombreux dysfonctionnements et prolonger sa durée de vie.

• Nettoyage régulier : Nettoyez l'intérieur du four après chaque utilisation, ou au minimum régulièrement. Les projections de graisses et de nourriture peuvent s'incruster et affecter le bon fonctionnement des composants, notamment le ventilateur.
• Utilisation de la pyrolyse (si disponible) : Le système d'auto-nettoyage par pyrolyse, qui utilise une chaleur intense pour réduire les résidus en cendres, est très efficace. Il est cependant recommandé de l'utiliser avec précaution : retirez les grilles (qui peuvent être nettoyées séparément), aérez la pièce pendant et après le cycle, et quittez la pièce durant le fonctionnement. Cette opération est à réaliser au maximum une fois tous les deux mois.
• Protection du fond du four : Placer une feuille de papier aluminium à la base de l'appareil peut aider à le protéger des projections alimentaires et à faciliter le nettoyage. Pensez à la changer régulièrement.
• Manipulation soigneuse : Évitez les chocs et les manipulations brusques.

Conclusion Partielle

La réparation d'un ventilateur de four à chaleur tournante, qu'il s'agisse du moteur ou de la résistance circulaire, est souvent à la portée des bricoleurs avertis, à condition de respecter scrupuleusement les consignes de sécurité. Un diagnostic précis, l'utilisation d'outils adaptés comme le multimètre, et une méthode rigoureuse lors du démontage et du remontage sont les clés d'une réparation réussie. Si vous rencontrez des difficultés ou si le problème persiste, n'hésitez pas à faire appel à un professionnel. Le bon fonctionnement de votre four à chaleur tournante est essentiel pour profiter pleinement de tous les avantages de cette technologie de cuisson moderne. La possibilité d'un accompagnement en visio peut également faciliter le diagnostic et la résolution des problèmes.
