La gestion de la température de votre système de chauffage est essentielle pour assurer confort et économies d'énergie. Au cœur de ce contrôle se trouve le thermostat, un composant clé qui régule le fonctionnement de votre chaudière De Dietrich. Que vous cherchiez à localiser ce dispositif, à comprendre son rôle, ou à résoudre des problèmes liés à son remplacement, cet article vous guidera à travers les aspects importants de la gestion du thermostat de votre chaudière De Dietrich.

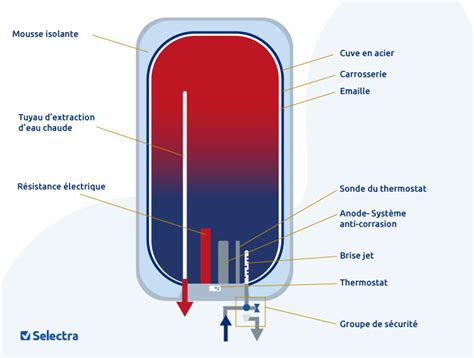

Pour les propriétaires d'un chauffe-eau De Dietrich, la première étape consiste souvent à localiser le thermostat. Il est important de noter que sur un chauffe-eau, le thermostat est généralement dissimulé sous un capot de protection. Ce capot, conçu pour protéger les composants internes, se trouve fréquemment dans la partie inférieure ou sur le flanc de l'appareil, la position exacte variant selon les modèles spécifiques de chauffe-eau De Dietrich.
Avant toute manipulation, la sécurité prime. Il est impératif de couper l'alimentation électrique du chauffe-eau. Cette précaution s'obtient en désactivant le disjoncteur général dédié à l'appareil ou en retirant le fusible correspondant. Un expert en chauffe-eau chez Discount&Qualité souligne l'importance de cette étape : « C’est une étape simple mais très importante. N’oubliez jamais de vérifier deux fois que l’alimentation est bien coupée avant d’intervenir sur votre appareil. »
Une fois l'alimentation électrique sécurisée, vous aurez besoin d'un tournevis pour dévisser le capot de protection. Les modèles De Dietrich requièrent souvent le retrait d'une ou deux vis. Il est conseillé de les mettre de côté prudemment pour éviter de les perdre.
Dans le contexte d'une chaudière, le thermostat d'ambiance (TA) joue un rôle différent de celui d'un chauffe-eau. Il agit comme un régulateur externe, communiquant à la chaudière le besoin de chauffer l'espace de vie. Les échanges sur les forums de dépannage révèlent des situations où le remplacement d'un thermostat classique par un modèle programmable peut entraîner des dysfonctionnements.
Un utilisateur décrit un problème avec sa chaudière De Dietrich Econox DTG e 120 suite au changement d'un thermostat à roulette par un thermostat d'ambiance programmable Flash Thermoflash Digi2. Malgré le passage en mode hiver et l'augmentation de la température via le nouveau thermostat, la chaudière ne se déclenche pas, bien que le relais du thermostat semble s'activer.

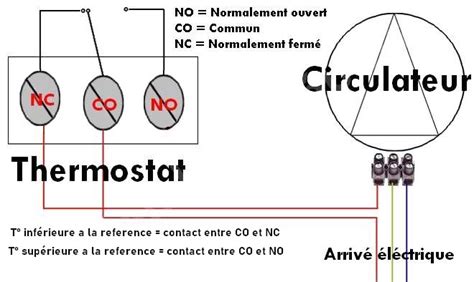

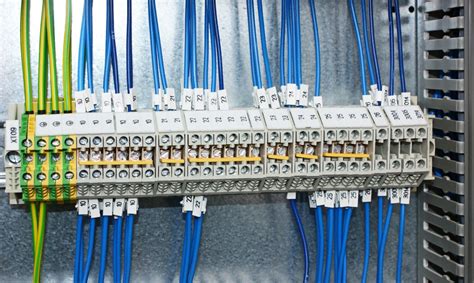

La chaudière est équipée d'un bornier avec des emplacements dédiés au thermostat d'ambiance : une flèche entrante, une flèche sortante, et le neutre (N). L'utilisateur a branché les deux fils provenant de la chaudière sur le thermostat. Une suggestion de dépannage consiste à connecter l'un des fils au commun du thermostat (borne 4) et l'autre à la sortie normalement ouverte (NO) en borne 5. Pour vérifier le fonctionnement de la chaudière indépendamment du thermostat, il est recommandé de ponter les deux fils de la chaudière sur un domino, ce qui devrait déclencher son démarrage.
Dans le cas présent, même en pontant les fils, la chaudière ne démarre pas, et le circulateur ne s'active pas en mode hiver, ce qui était le cas auparavant. Ce comportement suggère un problème plus profond que le simple raccordement du thermostat.
Lorsque la chaudière ne démarre pas malgré les sollicitations du thermostat d'ambiance, plusieurs éléments doivent être vérifiés. Un des points cruciaux est la présence d'une tension de 230V entre les bornes 4 (phase) et 6 (neutre) sur le bornier de la chaudière, et plus spécifiquement entre les bornes 4 et 5 pour le raccordement du TA. Si ce pontage direct des bornes 4 et 5 ne déclenche pas la chaudière, cela indique que le problème ne vient pas uniquement du thermostat d'ambiance.
Pour qu'une chaudière fonctionne, plusieurs conditions doivent être remplies simultanément :
Un problème antérieur où la chaudière chauffait indépendamment de la demande du thermostat peut être lié à une molette de régulation, souvent située sur le tableau de bord. Cette molette, qui ajuste la température du circuit de chauffage, peut influencer le démarrage de la chaudière. Si cette molette est réglée sur une position basse (par exemple, "A" dans le schéma décrit), la chaudière pourrait ne pas se déclencher même si le thermostat d'ambiance envoie une demande. Passer cette molette sur une position plus élevée (par exemple, "B" ou au-delà) peut permettre le démarrage.
Il est essentiel de distinguer le rôle de l'aquastat de réglage (qui définit la température de l'eau dans le circuit de chauffage) de celui du thermostat d'ambiance (qui demande la mise en marche du chauffage). Si le thermostat d'ambiance demande du chauffage et que la température de l'eau du circuit est déjà atteinte selon l'aquastat, la chaudière ne s'enclenchera pas. Inversement, si la température de l'eau est inférieure à celle réglée sur l'aquastat et que le thermostat d'ambiance réclame de la chaleur, la chaudière démarrera.
Le fonctionnement de la molette de régulation est directement lié à la température de l'eau circulant dans les radiateurs. La position "B" correspond généralement au réglage de température le plus bas. Les graduations allant de 0 vers la droite indiquent des températures de plus en plus élevées.
L'ajustement des températures de la chaudière en fonction des saisons est une pratique recommandée pour le confort et l'efficacité énergétique. Il est suggéré de s'inspirer des courbes de température utilisées dans la régulation climatique, qui associent la température extérieure à la température de départ du circuit de chauffage. Par exemple, une température de départ de 35°C pourrait correspondre à une température extérieure de 15°C, tandis que 55-60°C serait approprié pour -5°C extérieur.
En début d'hiver, un réglage autour de 40°C est souvent suffisant, pouvant être augmenté à 60°C lorsque le froid s'intensifie. Ces valeurs sont des indications et doivent être ajustées en fonction de chaque installation spécifique.
Pour la période intersaisonnière, lorsque les températures extérieures sont plus clémentes (supérieures à 10°C), il est possible de régler la température de la chaudière plus bas. Cela permet d'atteindre plus rapidement la température souhaitée par le thermostat d'ambiance, tout en maintenant une température d'eau de radiateur plus basse. Cette approche améliore le confort et réduit la consommation d'énergie.
Dans certains cas, le diagnostic peut révéler des problèmes de câblage plus complexes. Un utilisateur décrivant un problème de remplacement de thermostat sur une chaudière De Dietrich MS 24 MI FF a constaté qu'un fil bleu avait été coupé à l'intérieur de la chaudière, tandis que les deux autres fils étaient simplement reliés à la borne thermostat.
La question se pose alors de savoir comment raccorder correctement les fils restants et si une alimentation externe en 220V (phase et neutre) est nécessaire pour le thermostat d'ambiance. Si les deux fils suffisent, la manière de les connecter est primordiale. La configuration habituelle pour un thermostat d'ambiance sur ce type de chaudière implique que les bornes du bas du bornier sont destinées au contact du thermostat.
Dans le cas où le thermostat nécessite une alimentation en 220V, il faut identifier une source de phase et de neutre dans la chaudière pour le raccorder. Il est souvent mentionné qu'un pont sur deux bornes du thermostat est nécessaire.
Si le shunt des fils raccordés à la chaudière (par exemple, marron, vert et jaune) permet à la chaudière de démarrer, cela confirmerait que le problème réside dans le circuit de commande du thermostat.
Certains systèmes de chauffage De Dietrich, notamment les modèles plus anciens, utilisent des sondes d'ambiance radio. Un exemple concerne une chaudière fioul De Dietrich GTU 1204 avec une sonde d'ambiance Easymatic version radio. Le défi ici est de faire communiquer le module avec la chaudière. Si cette communication échoue, la chaudière fonctionne en mode manuel, ce qui peut entraîner un surchauffage de l'habitation.
Pour ces systèmes, le principe de base est que deux fils provenant de la chaudière (souvent marqués "S AMB A") sont connectés à l'émetteur-récepteur du thermostat. Le thermostat lui-même, qu'il soit filaire ou radio, génère un contact sec qui relie ces deux fils pour commander la chaudière. Si le thermostat est sans fil et fonctionne à piles, son rôle est d'envoyer un signal radio au boîtier récepteur.
Il est important de noter que certains thermostats d'ambiance, comme le Easymatic, peuvent également gérer la production d'eau chaude sanitaire en plus du chauffage. Dans ce cas, remplacer l'émetteur-récepteur par un simple contact sec pourrait perturber la gestion de l'eau chaude.
Pour les rénovations ou les mises à niveau, l'installation d'un nouveau thermostat peut impliquer des considérations spécifiques. Par exemple, l'installation d'un thermostat De Dietrich AD 137 sur une chaudière à condensation au fioul récente, équipée d'une sonde extérieure, nécessite de savoir où brancher les deux fils du thermostat sur le panneau de commande de la chaudière.
Il existe des modèles de thermostats plus évolués, comme le AD 304, qui pourraient offrir des fonctionnalités améliorées par rapport aux anciens modèles. Le choix entre différents modèles dépendra des besoins spécifiques, du type de chaudière et des fonctionnalités désirées (programmation, connectivité, gestion multi-zones, etc.).
Dans tous les cas, lorsque les manipulations de base ne résolvent pas le problème, ou si vous n'êtes pas à l'aise avec les interventions sur le système électrique et de gaz de votre chaudière, faire appel à un chauffagiste professionnel est la solution la plus sûre et la plus efficace. Il pourra diagnostiquer précisément le problème, qu'il s'agisse d'un composant défectueux, d'un câblage incorrect, ou d'un réglage inapproprié, et procéder aux réparations nécessaires. La facture d'un professionnel peut sembler onéreuse, mais elle garantit la sécurité et le bon fonctionnement de votre installation.
