Le capteur d'humidité, bien plus qu'un simple outil de mesure, s'est imposé comme un composant indispensable dans une multitude de secteurs, de l'agriculture à l'industrie, en passant par la météorologie et notre environnement domestique. Sa capacité à quantifier la présence de vapeur d'eau dans l'air ou dans les sols ouvre la voie à une gestion optimisée des ressources, à une amélioration du confort et de la santé, et à une prévention proactive des dommages. Comprendre son fonctionnement et ses applications est donc crucial pour appréhender son importance croissante dans notre monde moderne.

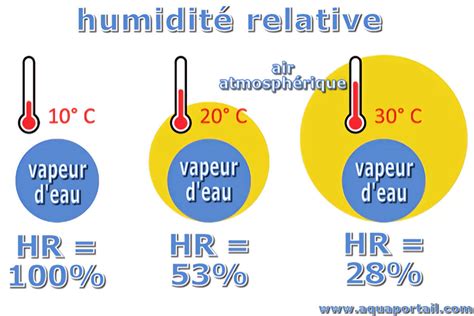

Un capteur d'humidité, également connu sous le nom d'hygromètre, est un dispositif conçu pour mesurer l'humidité relative de l'air dans un espace donné. L'humidité relative fait référence à la teneur en vapeur d'eau de l'air par rapport à sa capacité maximale de saturation à une température donnée. Par exemple, une humidité relative de 60 % signifie que l'air contient 60 % de la quantité maximale de vapeur d'eau qu'il peut contenir à cette température. Cette mesure est fondamentale non seulement en météorologie pour les prévisions climatiques, mais aussi dans le secteur de l'habitat, où un déséquilibre de l'humidité peut engendrer des désagréments et des risques sanitaires.
Il existe principalement deux types de capteurs d'humidité, chacun reposant sur un principe de mesure distinct : les capteurs capacitifs et les capteurs résistifs.

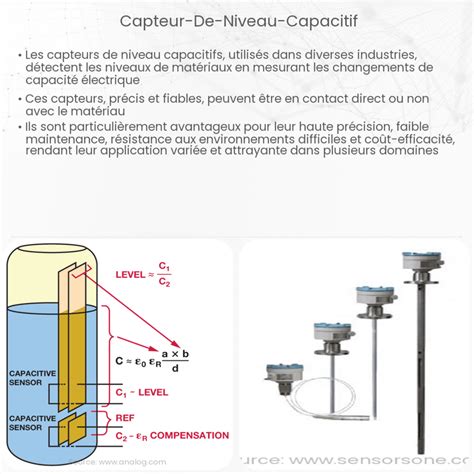

Le capteur d'humidité capacitif exploite la sensibilité d'un matériau diélectrique à l'humidité relative de l'air ambiant. Au cœur de ce système se trouve un condensateur, dont la capacité électrique varie en fonction de la quantité d'eau absorbée par le matériau diélectrique. Typiquement, des matériaux tels que l'alumine (oxyde d'aluminium) ou certains polymères sont utilisés. La variation de la capacité du condensateur est directement proportionnelle aux changements d'humidité. Ce type d'instrument offre généralement une sensibilité appréciable, avec une marge d'erreur de l'ordre de 3 %, et une large plage de mesure, le rendant polyvalent pour diverses applications.
La science derrière les capteurs d'humidité du sol capacitifs repose sur la mesure de la teneur en eau volumétrique (VWC). Le VWC représente le pourcentage du volume total du sol occupé par l'eau. Les capteurs capacitifs utilisent deux sondes pour créer un champ électromagnétique. Lorsque le capteur est inséré dans le sol, l'eau présente, étant polaire, interagit avec ce champ. La présence d'eau modifie la capacité de stockage de charges électriques du sol entre les sondes. Plus le sol est humide, plus la constante diélectrique est élevée, ce qui entraîne une modification mesurable de la capacité. Cette variation de capacité est ensuite convertie en un signal électrique (tension ou courant) qui est traité pour déterminer le VWC. La polarité de l'eau, due à la répartition inégale des charges électriques au sein de la molécule, est le phénomène clé exploité ici : les molécules d'eau s'orientent en réponse aux champs électromagnétiques, permettant ainsi de mesurer indirectement leur quantité.
À l'inverse, un capteur d'humidité résistif fonctionne en mesurant la sensibilité de la résistivité de certains matériaux à l'humidité. Un exemple classique est le chlorure de lithium, dont la résistance électrique diminue considérablement lorsqu'il est exposé à l'humidité et augmente lorsqu'il est sec. L'inconvénient majeur de cette technologie réside dans sa plage de mesure d'humidité souvent réduite. De plus, il est important de noter que la résistance de ces matériaux peut également varier en fonction de la température, ce qui peut affecter la précision des mesures si des compensations adéquates ne sont pas intégrées.
Les capteurs d'humidité du sol résistifs mesurent la teneur en humidité en se basant sur la conductivité électrique du sol. L'eau agit comme un conducteur, et sa présence dans le sol augmente sa conductivité électrique. Le capteur est constitué de deux électrodes insérées dans le sol. Le circuit électrique du capteur mesure la résistance au passage du courant entre ces électrodes. Lorsque le sol est sec, la résistance est élevée ; elle diminue à mesure que le sol s'humidifie. Cette mesure de résistance est ensuite convertie en une indication du niveau d'humidité. Ces capteurs sont souvent plus simples et moins coûteux, mais peuvent être plus sensibles aux variations de composition du sol et à la corrosion des électrodes.
L'utilité des capteurs d'humidité se manifeste dans une diversité de domaines cruciaux, démontrant leur valeur ajoutée pour optimiser les processus et garantir la sécurité.

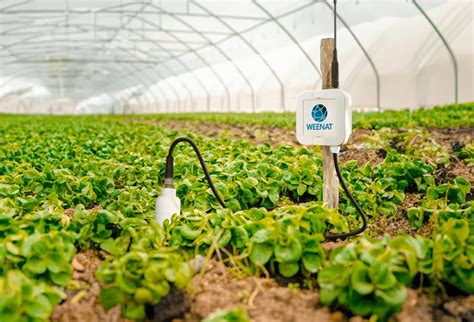

En agriculture, les capteurs d'humidité du sol jouent un rôle fondamental dans l'optimisation de l'irrigation. En fournissant des données précises et en temps réel sur la teneur en eau du sol, ils permettent aux agriculteurs et aux jardiniers de déterminer avec exactitude quand et combien arroser. Cela se traduit par une réduction significative de la consommation d'eau, une économie de ressources précieuses, tout en garantissant des conditions optimales pour la croissance des cultures et en améliorant le rendement. Le contrôle précis de l'humidité du sol est essentiel car les plantes absorbent les nutriments dissous dans l'eau du sol par leurs racines. Les exigences en matière d'humidité varient considérablement selon les espèces végétales et les stades de développement, rendant les capteurs de sol indispensables pour une gestion agricole efficace. Les capteurs d'humidité du sol sont donc des outils essentiels pour aider les agriculteurs à gérer plus efficacement leurs systèmes d'irrigation. Dans les zones urbaines et suburbaines, les paysages et les pelouses résidentielles utilisent des capteurs d'humidité du sol pour s'interfacer avec des contrôleurs d'irrigation intelligents. Des appareils relativement bon marché et simples, ne nécessitant pas de source d'alimentation externe, sont disponibles pour vérifier si les plantes ont suffisamment d'humidité pour prospérer.
Dans le domaine industriel, le contrôle de l'humidité est souvent un paramètre critique pour la qualité et la fiabilité des produits. Les capteurs d'humidité sont essentiels pour surveiller et réguler l'humidité dans les processus de fabrication sensibles, tels que la production de produits pharmaceutiques, la fabrication de composants électroniques, ou encore le séchage de matériaux. Un environnement de production dont l'humidité est mal contrôlée peut entraîner des défauts de fabrication, une détérioration des matériaux, voire des risques pour la sécurité des opérateurs. L'intégration de capteurs d'humidité dans les systèmes de contrôle industriel permet de maintenir des conditions stables, assurant ainsi la conformité des produits et l'efficacité des processus.
Dans le secteur de la construction et de l'habitat, les capteurs d'humidité jouent un rôle préventif majeur. Ils permettent de détecter précocement les problèmes d'humidité potentiels, tels que les infiltrations ou les condensations, avant qu'ils n'entraînent des dommages structurels importants, la prolifération de moisissures ou des problèmes de santé. Ils sont utilisés pour surveiller l'humidité dans les bâtiments historiques, où le maintien de conditions spécifiques est vital pour la conservation des matériaux anciens. Dans les environnements sensibles comme les hôpitaux, les musées ou les archives, les capteurs d'humidité sont essentiels pour réguler l'air et prévenir la croissance bactérienne, virale ou fongique, ou encore la dégradation des œuvres et des documents.
Un air ambiant trop humide ou trop sec peut être source de désagréments, voire engendrer des risques sanitaires. Un taux d'humidité supérieur à 60 % favorise la prolifération des champignons et des moisissures, augmentant le risque d'infections respiratoires, d'asthme et d'allergies. L'excès d'humidité exacerbe également les symptômes des maladies rhumatismales. La santé de l'habitat lui-même souffre de l'excès d'humidité : la propagation des moisissures et des champignons affecte les plafonds, les murs, les meubles et les textiles, les détériorant et provoquant de mauvaises odeurs. L'humidité est également à l'origine de la corrosion des éléments métalliques et du décollement des peintures et des revêtements.
Le capteur d'humidité, en particulier lorsqu'il est intégré dans un système de ventilation intelligent, permet de contrôler le confort thermique de notre maison. Si le capteur détecte des valeurs d'humidité différentes de celles établies, le système de ventilation s'active automatiquement pour renouveler l'air. L'installation correcte des sondes d'humidité est cruciale pour obtenir des mesures précises et assurer le confort et la santé à l'intérieur de votre maison. Il est important de régler les seuils d'humidité en fonction des besoins spécifiques de votre habitation.
L'adoption généralisée des capteurs d'humidité présente des bénéfices significatifs tant sur le plan environnemental qu'économique.
En permettant un contrôle précis de l'humidité dans les processus industriels et agricoles, les entreprises et les exploitants peuvent optimiser leur consommation d'eau et d'énergie. Par exemple, une irrigation plus efficiente grâce aux capteurs d'humidité du sol évite le gaspillage d'eau. De même, dans l'industrie, une régulation adéquate de l'humidité peut réduire la consommation d'énergie nécessaire au chauffage, au refroidissement ou au séchage. Ces économies d'énergie contribuent directement à la réduction des émissions de gaz à effet de serre, participant ainsi à la lutte contre le changement climatique.
Sur le plan économique, l'amélioration de l'efficacité des processus résultant de l'utilisation de ces instruments se traduit par une réduction des coûts opérationnels. Que ce soit par la diminution de la consommation de ressources (eau, énergie), la prévention des dommages matériels coûteux, l'amélioration des rendements agricoles, ou la garantie de la qualité des produits industriels, les capteurs d'humidité offrent un retour sur investissement tangible. L'automatisation des systèmes de contrôle, rendue possible par ces capteurs, permet également de réduire les coûts de main-d'œuvre liés à la surveillance manuelle.
Les capteurs d'humidité du sol constituent une catégorie particulièrement importante de ces dispositifs, jouant un rôle essentiel en agriculture et en sciences environnementales. Ils fournissent des informations vitales sur la santé des sols, la croissance des plantes et les dynamiques du changement climatique.
Plusieurs technologies sont employées pour mesurer la teneur en humidité du sol, parmi lesquelles les plus courantes sont les capteurs capacitifs, résistifs et ceux basés sur l'analyse spectrale.
Le rayonnement micro-ondes réfléchi par la surface du sol est affecté par son humidité. Cette propriété est exploitée en télédétection, notamment en hydrologie et en agriculture, pour cartographier les niveaux d'humidité du sol sur de vastes zones. Les capteurs d'humidité du sol font généralement référence à des capteurs qui estiment la teneur en eau volumétrique.
Une autre méthode, moins courante pour les capteurs de terrain mais pertinente dans certains contextes, est la cellule galvanique. Dans ce cas, la quantité d'eau présente est déterminée par la tension produite car l'eau agit comme un électrolyte et génère de l'électricité.
Pour comprendre le fonctionnement des capteurs d'humidité du sol, il est essentiel de saisir le concept de Teneur en Eau Volumétrique (VWC). Le VWC est une mesure de la quantité d'eau présente dans un volume donné de sol, exprimée en pourcentage. Par exemple, si 1 mètre cube de sol est composé de 0,15 m³ d'air, 0,35 m³ d'eau et 0,50 m³ de minéraux, le VWC est de 35 %. Le VWC est un paramètre fondamental en science du sol et en hydrologie, car il influence les propriétés physiques, chimiques et biologiques du sol ainsi que le mouvement de l'eau dans le profil du sol.
Parmi les technologies les plus couramment utilisées pour les capteurs d'humidité du sol, on retrouve la Réflectométrie dans le Domaine Temporel (TDR) et la Réflectométrie dans le Domaine Fréquentiel (FDR).
La cellule galvanique, bien que moins courante pour les capteurs de terrain, est une méthode qui détermine la quantité d'eau présente en fonction de la tension produite par le sol. Le sol, contenant de l'eau, agit comme un électrolyte, permettant la génération d'une petite quantité d'électricité. La tension mesurée est alors corrélée à la teneur en humidité.
Les capteurs d'humidité du sol peuvent fournir différents types de sorties, adaptées à diverses applications et systèmes de collecte de données.
Les sorties proposées par HENGKO incluent des types de tension, de courant et RS485, avec des tensions de fonctionnement allant de 7 à 24V et des tensions de sortie spécifiques, ainsi que le protocole MODBUS-RTU pour la communication.
Une installation correcte est primordiale pour garantir la précision des mesures des capteurs d'humidité, qu'ils soient destinés à l'air ou au sol.
Pour l'installation des capteurs d'humidité du sol :
Pour le stockage des capteurs, il est recommandé de les nettoyer avec un papier absorbant sec, de les recouvrir de mousse et de les ranger dans un environnement sec à une température comprise entre 0 et 60 ℃. Le processus d'installation des capteurs d'humidité du sol HENGKO est conçu pour être simple, ne nécessitant pas d'installation professionnelle et permettant ainsi de réduire les coûts.
La sélection du capteur d'humidité du sol le plus adapté à vos projets agricoles ou à votre ferme implique plusieurs étapes :
L'histoire de la mesure de l'humidité est marquée par une évolution constante, visant à obtenir des mesures toujours plus précises et fiables.
Les premiers hygromètres utilisaient des matériaux hygroscopiques comme les poils d'animaux ou les bobines de papier, dont les variations physiques étaient corrélées à l'humidité. Ces méthodes, bien qu'historiquement importantes, manquaient de précision, avaient une plage de mesure limitée et nécessitaient un entretien fréquent. D'autres méthodes, comme le psychromètre à mèche ou l'hygromètre à miroir refroidi, utilisaient les principes d'évaporation et de condensation pour des mesures indirectes, mais n'étaient pas toujours idéales pour toutes les applications.
L'avènement du transistor a ouvert la voie aux premiers capteurs d'humidité électriques, basés sur la mesure de la résistance électrique d'un matériau absorbant la vapeur d'eau. Cependant, ces capteurs souffraient de problèmes de stabilité, de précision limitée et d'hystérésis (difficulté à répondre aux taux d'humidité décroissants).
Pour pallier ces limitations, notamment pour les besoins croissants en matière de météorologie et de recherche, des avancées significatives ont été réalisées. Vaisala, par exemple, a développé en 1973 le premier capteur d'humidité capacitif utilisant un film polymère. Ce capteur, connu sous le nom de HUMICAP®, a révolutionné la mesure de l'humidité relative en offrant une stabilité élevée, des temps de réponse rapides et une mesure fiable sur toute la plage d'humidité. Cette technologie a permis aux ballons-sondes de réagir plus efficacement aux changements atmosphériques, améliorant ainsi la compréhension météorologique et la précision des prévisions.
Au fil des années, la technologie HUMICAP s'est imposée dans divers secteurs, y compris l'industrie, les sciences de la vie et les applications CVC. Associés à des capteurs de température, les hygromètres modernes peuvent calculer des variables pratiques comme le point de rosée, l'enthalpie, l'humidité absolue et la concentration en volume (ppm). Les capteurs d'humidité capacitifs à polymère modernes sont devenus la norme dans la surveillance de l'humidité, et la technologie HUMICAP continue d'évoluer pour fournir des données de haute qualité.
Les capteurs d'humidité, qu'ils mesurent l'humidité de l'air ou du sol, sont des instruments d'une importance capitale. Leur fonctionnement, basé sur des principes physiques et électriques variés, leur confère une polyvalence remarquable. Des champs agricoles aux environnements industriels contrôlés, en passant par nos maisons, leur capacité à fournir des données précises et en temps réel est indispensable pour optimiser les ressources, garantir la sécurité, améliorer le confort et la santé, et promouvoir des pratiques durables. L'innovation continue dans ce domaine assure que les capteurs d'humidité resteront des outils essentiels pour relever les défis environnementaux et technologiques de demain.
