Le fonctionnement d'une chaudière à gazéification de bois, comme celles de la marque Vigas, repose sur un processus complexe visant à maximiser la libération d'énergie du bois tout en minimisant les émissions polluantes. Au cœur de ce processus, la sonde lambda joue un rôle crucial dans l'optimisation de la combustion. Cet article explore en détail le fonctionnement, l'importance et l'installation de cette technologie, en s'appuyant sur des observations pratiques et des explications techniques.
Les chaudières à gazéification de bois transforment le bois en gaz combustible par un processus de pyrolyse à haute température. Ce gaz est ensuite brûlé dans une chambre de combustion secondaire, produisant une chaleur intense et propre. Cependant, la qualité de cette combustion dépend fortement du rapport entre l'air et le combustible. C'est là qu'intervient la sonde lambda.

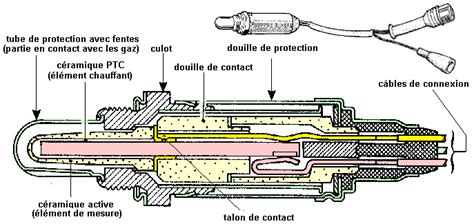

La sonde lambda, une petite pièce complexe enveloppée de céramique, est conçue pour résister aux températures élevées des chaudières à gazéification. Sa partie extérieure est exposée au flux des gaz de combustion, tandis que sa partie intérieure est en contact avec l'air extérieur. Ce principe, similaire à celui utilisé dans les moteurs à essence et diesel, permet de mesurer la quantité d'oxygène résiduel dans les gaz d'échappement.
En thermodynamique, le terme "lambda" (lettre grecque) décrit le rapport air/carburant. Dans une chaudière, la sonde lambda mesure en continu la teneur en oxygène des gaz de combustion et la compare à celle de l'air ambiant. Si un écart significatif est détecté, la sonde transmet cette information à la régulation de la chaudière. Cette dernière ajuste alors la quantité d'air primaire et secondaire nécessaire pour assurer une combustion optimale. La teneur en oxygène de l'air de combustion idéalement devrait être de 21%. Si ce n'est pas le cas, le feu ne reçoit pas assez d'air, et la combustion, si elle a lieu, se fait mal.
Une combustion bien régulée par la sonde lambda présente plusieurs avantages significatifs :
L'expérience montre que la présence de bistre dans la chambre de chargement est normale. À cet endroit, le bois chauffe et se décompose en différents gaz qui seront brûlés dans la chambre de combustion. Ces gaz sont ceux qui sont mal brûlés dans un poêle ou une chaudière de mauvaise qualité et qui font des dépôts de bistre dans les cheminées. Dans une chaudière à gazéification, cela fait un dépôt de bistre dans la chambre de chargement. Par contre, il ne faut pas en trouver dans la chambre de combustion ou dans la cheminée.
La gestion des cendres est également un aspect important. Elles sont vidées tous les 5 à 6 flambées environ. La quantité de cendres dépend du bois brûlé ainsi que de la présence ou non d'écorce. Pour un mélange de bois durs et non écorcés, séchés à l'abri pendant deux ans avant recoupage, la quantité de cendres est gérable. Avant chaque allumage, il est conseillé de vider ce qui se trouve dans le compartiment où se forme la flamme et de le répartir dans le fond de la chambre de combustion afin que les quelques charbons de bois restants soient brûlés par la suite.

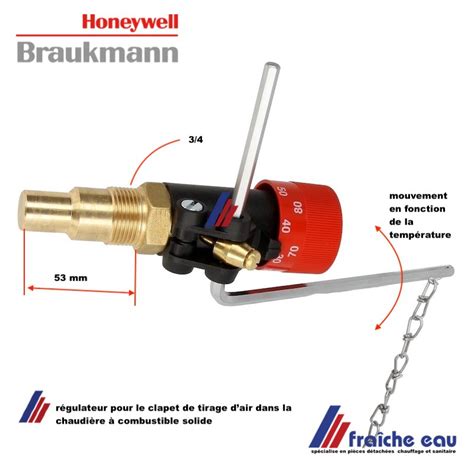

Le tirage d'une cheminée est essentiel pour l'apport d'air nécessaire à la combustion. Un régulateur de tirage, souvent un volet, permet de contrôler cet apport. Il est crucial de vérifier l'étanchéité de ce volet. Une méthode consiste à éclairer la chambre de nettoyage à l'arrière de la chaudière avec une lumière et à observer si cette lumière est visible depuis la chambre de chargement. Si c'est le cas, le volet et sa portée nécessitent un nettoyage. En utilisation normale, ce nettoyage n'est effectué qu'une fois par an, mais une fermeture malencontreuse peut entraîner un dépôt de bistre.
Le comportement du régulateur de tirage pendant la combustion est un indicateur du bon fonctionnement. Chez certains utilisateurs, le régulateur s'ouvre de quelques centimètres dès que la flamme inversée se produit, signalant un tirage suffisant (par exemple, avec un conduit de 7 mètres isolé de diamètre 150 mm).
La flamme inversée, un phénomène caractéristique des chaudières à gazéification, est presque invisible lorsque l'appareil est bien chaud. Ce qu'il faut surveiller, c'est l'absence de fumée visible en sortie de cheminée, sauf à l'allumage et en début de flambée où une fumée blanche (vapeur d'eau du bois) est normale.
La température des fumées doit idéalement rester à la consigne durant toute la flambée. Si ce n'est pas le cas, cela peut indiquer un problème tel que des feux creux, un mauvais réglage de la chaudière, ou un problème hydraulique dans l'installation. La consigne de température des fumées et le schéma choisi dans les paramètres avancés de la chaudière (qui influence les réactions de la chaudière aux consignes) sont des éléments importants à considérer.
Il est important de noter que la température de la chaudière est asservie à la cartouche du Laddomat installé. Il est illusoire de vouloir faire monter la chaudière à 90°C avec une cartouche à 72°C tant que le ballon tampon contient de l'eau froide. La vitesse du ventilateur varie proportionnellement à l'écart à la consigne des fumées. Cependant, la régulation sur la température de l'eau peut différer selon les modèles et les réglages. Par exemple, avec certains schémas, même lorsque la température réelle de l'eau atteint la consigne maximale, le ventilateur peut ne pas être ralenti s'il est proche ou en dessous de la consigne des fumées.
Le Laddomat est un composant essentiel qui assure le recyclage de l'eau vers la chaudière pour maintenir une température de retour suffisante, protégeant ainsi la chaudière de la condensation et de l'acidité. Il intègre un clapet anti-retour, rendant l'installation d'un clapet supplémentaire souvent inutile. Le Laddomat régule le retour d'eau à une température définie, par exemple 72°C, empêchant ainsi un retour trop froid.
Pour vérifier l'absence de circulation parasite, il suffit de s'assurer que la température de la chaudière est bien inférieure à celle du haut du ballon tampon quelques heures après la fin de la flambée.
Tous les gazéificateurs de bois ne sont pas équipés d'une sonde lambda d'origine. Cependant, il est possible de l'installer ultérieurement pour bénéficier d'un degré d'efficacité plus élevé. Ces sondes ne sont pas excessivement chères et différents modèles existent.
Il existe des variantes manuelles où les quantités d'air sont réglées manuellement à l'avance, et des régulations électroniques qui fonctionnent de manière autonome. Les modèles les plus avancés peuvent régler la soufflerie et la quantité d'air secondaire, et certains sont même capables de gérer la température des gaz d'échappement, bien qu'ils soient plus coûteux.
Il est fortement conseillé de faire appel à des spécialistes pour l'installation d'une sonde lambda, même si cela représente un coût supplémentaire. Cette démarche garantit une installation correcte et une performance optimale de l'appareil.
La qualité du bois utilisé a un impact direct sur la combustion. Pour savoir si le bois est sec, il faut connaître ses conditions de séchage (durée, abri) et de stockage, ou utiliser un testeur d'humidité. Un bois trop humide entraînera une combustion moins efficace, une production accrue de vapeur d'eau et potentiellement plus de bistre.
Les paramètres avancés de la régulation de la chaudière, notamment le schéma choisi, influencent significativement le comportement de l'appareil. Il existe généralement plusieurs schémas par défaut. Le schéma numéro 1, par exemple, est souvent configuré pour une chaudière avec vanne de recyclage et ballon tampon, et ne soumet pas la régulation du ventilateur à la température de l'eau. D'autres schémas peuvent réguler la puissance de la chaudière et la vitesse du Laddomat en fonction de la température de l'eau. Comprendre ces schémas est essentiel pour optimiser le fonctionnement de la chaudière.
La faculté de baisser la température des fumées est intrinsèquement liée à la puissance de la chaudière. Les échangeurs de chaleur baignant dans l'eau de la chaudière ont un coefficient d'échange fixe. Le principal moyen de refroidir davantage les gaz est de ralentir le ventilateur d'air primaire, ce qui diminue la vitesse de passage des gaz et, par conséquent, la puissance de la chaudière.
En résumé, la sonde lambda est un composant clé pour une gestion performante des chaudières à gazéification de bois. Son rôle dans l'optimisation du rapport air/combustible assure un rendement énergétique maximal, une réduction des émissions polluantes et une adaptation aux différents types de bois, contribuant ainsi à un chauffage plus efficace et plus respectueux de l'environnement.
