Le remplacement d'un thermostat mécanique par un modèle électronique plus moderne est une démarche de plus en plus courante dans le cadre de l'optimisation du confort thermique et de la réduction de la consommation énergétique. Si l'idée de passer d'un système simple à un dispositif potentiellement plus complexe peut sembler intimidante, une compréhension claire des principes de câblage et une approche méthodique permettent de réaliser cette transition avec succès. Cet article explore en détail le processus de raccordement d'un thermostat mécanique à 4 fils à un thermostat électronique, en s'appuyant sur des exemples concrets et des explications techniques.
Avant de plonger dans les aspects techniques du câblage, il est essentiel de saisir les distinctions fondamentales entre les deux types de thermostats. Les thermostats mécaniques, souvent dotés de 4 fils, fonctionnent généralement sur un principe électromécanique. Ils utilisent un bilame sensible à la température qui se courbe et actionne un contact. Ce contact peut être un simple interrupteur qui ouvre ou ferme un circuit. Dans le cas d'un système de chauffage plus ancien, ce thermostat mécanique peut commander directement un contacteur, lequel alimente ensuite le système de chauffage principal, comme une résille ou une chaudière. Le fil rouge, par exemple, peut être une phase directe qui, une fois connectée au thermostat, permettait de déclencher le chauffage.
En revanche, les thermostats électroniques, y compris les modèles digitaux et connectés, utilisent des composants électroniques tels que des capteurs de température et des microprocesseurs pour réguler la température. Ils offrent une précision accrue, des fonctionnalités de programmation avancées, et souvent la possibilité de contrôle à distance via des applications mobiles. La manière dont ils gèrent les circuits est également différente. Un thermostat électronique moderne intègre souvent un relais interne avec des bornes spécifiques comme COM (commun), NO (Normalement Ouvert), et NF (Normalement Fermé). La phase directe qui alimentait précédemment un composant externe est désormais souvent intégrée à l'alimentation du thermostat lui-même ou gérée par son relais interne.
L'une des étapes les plus importantes et potentiellement déroutantes lors du remplacement d'un thermostat est l'identification correcte des fils sortant du mur et des bornes sur les deux appareils. L'ancien thermostat mécanique à 4 fils peut avoir des connexions qui ne correspondent pas directement aux bornes d'un nouveau thermostat électronique.
Il est impératif de repérer méticuleusement les connexions avant tout démontage. Une méthode efficace consiste à utiliser une lampe témoin ou un voltmètre AC pour tester les fils en position "off" et "on" de l'ancien thermostat. Cela permet de déterminer la fonction de chaque fil : s'agit-il d'une alimentation secteur, d'une phase directe, d'un retour de phase, ou d'un fil de commande ?
Dans le contexte d'un remplacement d'un thermostat mécanique Atlantic par un modèle digital, il a été observé que le fil rouge branché sur la borne 1 de l'ancien thermostat, qui était une phase directe, n'a plus d'utilité directe dans le nouveau système. Ceci s'explique par le fait que le nouveau thermostat intègre souvent une borne du contact du relais interne qui remplit cette fonction. Il n'est donc plus nécessaire d'amener cette phase directe séparément.
Les nouveaux thermostats électroniques disposent généralement de bornes spécifiques pour la connexion :

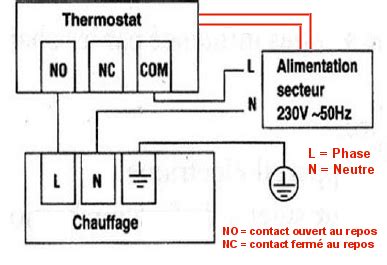

Le principe de raccordement le plus courant pour un thermostat électronique destiné à commander un système de chauffage est de connecter la phase (le fil d'alimentation principal) à la borne COM, et le retour de phase (le fil qui va vers l'équipement à commander) à la borne NO. Lorsque le thermostat détecte que la température est inférieure au seuil programmé, il ferme le contact entre COM et NO, ce qui permet à la phase d'atteindre l'équipement et de le mettre en marche.
Dans certains cas, notamment avec des chaudières plus anciennes, il peut y avoir des configurations spécifiques. Par exemple, sur une chaudière Vaillant EcoTec, le fil connecté au port 3 de la chaudière serait branché sur la borne COM du nouveau thermostat, et le fil du port 4 de la chaudière serait branché sur la borne NO.
Il n'est pas rare qu'un nouveau thermostat électronique utilise moins de fils que l'ancien thermostat mécanique. Par exemple, si un ancien thermostat mécanique utilisait 3 fils, et que le nouveau thermostat programmable n'en utilise que 2, le troisième fil devient inutile.
Une explication courante pour ce troisième fil est son rôle dans l'alimentation d'une résistance anticipatrice. Cette résistance permettait un ajustement plus précis de la température ambiante par rapport à la température demandée. La plupart des thermostats programmables modernes étant dépourvus de cette fonctionnalité ou l'intégrant différemment, le fil correspondant devient superflu. Il est alors conseillé de débrancher ce troisième fil ou de l'isoler soigneusement avec un domino ou une gaine isolante pour éviter tout risque de court-circuit.
Dans le cas d'un remplacement d'un thermostat mécanique à 2 fils par un thermostat programmable à 4 fils (bleu, rouge, noir, gris) pour une vieille chaudière fioul sans bornier électrique dédié, la situation peut nécessiter une analyse plus approfondie. Si l'ancien thermostat coupait directement les circulateurs depuis le tableau électrique, il faut identifier quels fils correspondent à l'alimentation et à la commande des circulateurs. Les nouveaux fils devront alors être raccordés de manière à reproduire cette logique de commande, potentiellement en utilisant les bornes COM et NO du nouveau thermostat pour activer les circulateurs.
Certains systèmes de chauffage modernes, comme ceux intégrant un récepteur filaire et une unité centrale pour le contrôle à distance, présentent une configuration légèrement différente. Par exemple, un nouveau thermostat avec un récepteur filaire peut avoir 5 bornes : L et N pour l'alimentation secteur du récepteur, et COM, NO, NF pour la commande.
Si le branchement sur L et N allume le récepteur mais que la chaudière ne réagit pas, cela suggère que le problème ne réside pas dans l'alimentation du récepteur, mais dans la manière dont il communique avec la chaudière. Le branchement sur COM et NO, qui ne permet pas au récepteur de s'allumer, indique que ces bornes ne sont pas correctement alimentées ou connectées pour la commande.

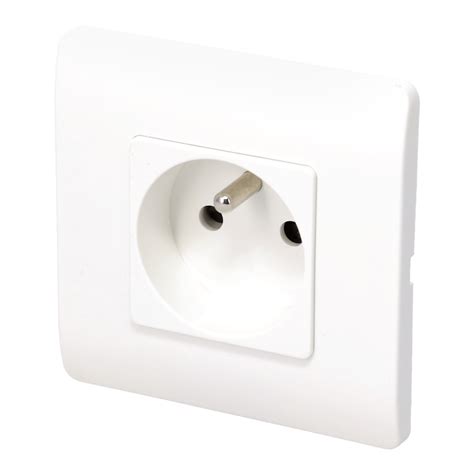

Dans de tels cas, et en particulier lorsqu'un chauffagiste a dû intervenir et connecter le thermostat directement sur le circulateur, il est essentiel de comprendre le schéma de câblage existant de la chaudière. L'unité centrale communique généralement par onde radio avec le boîtier relais, qui est lui-même connecté à la chaudière. Le boîtier relais, d'une dizaine de centimètres, s'installe sur une prise secteur à proximité de la chaudière ou de la pompe à chaleur. Dans le cas d'une installation neuve, le boîtier relais se branche directement sur la chaudière.
Avant de commencer toute manipulation électrique, la règle d'or est de couper l'alimentation électrique au niveau du disjoncteur principal. C'est une étape de sécurité fondamentale qui ne doit jamais être négligée.
Une astuce précieuse pour faciliter le processus est de prendre une photo des branchements initiaux avant de démonter l'ancien thermostat. Cela fournit une référence visuelle précieuse en cas de doute lors du raccordement du nouveau dispositif.
Le test des fils avec un domino avant le branchement définitif sur le nouveau thermostat peut également être très utile. En reliant temporairement les fils identifiés comme phase et retour de phase, et en remettant le courant, on peut vérifier si la chaudière se lance. Si elle se coupe lorsque le contact est rompu, cela confirme que les bons fils ont été identifiés.
Il est crucial, avant l'achat d'un nouveau thermostat, de vérifier la compatibilité de votre système de chauffage (pompe à chaleur, chaudière, radiateur) avec la marque et le modèle de thermostat envisagé. Les fabricants fournissent généralement des informations détaillées sur la compatibilité sur leurs sites web.

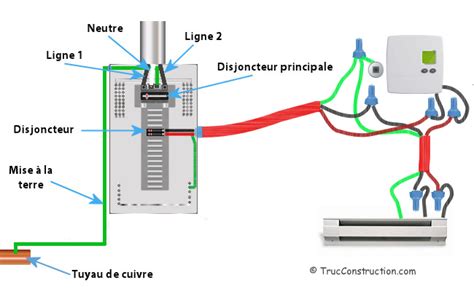

Pour les radiateurs électriques, le remplacement d'un thermostat mécanique par un modèle intelligent est souvent une opération relativement simple, ne nécessitant pas de compétences techniques avancées.
L'installation d'un thermostat connecté s'inscrit dans une démarche plus large de domotique et d'efficacité énergétique. Ces dispositifs permettent non seulement de programmer des températures personnalisées, mais aussi de réduire le temps de chauffage inutile, contribuant ainsi à diminuer significativement les factures d'électricité.
Pour encourager l'adoption de ces technologies, l'État propose des aides financières. Ces aides, qui peuvent financer jusqu'à 80 % du coût du thermostat, pose comprise, sont accessibles à tous, indépendamment du niveau de ressources, et sont disponibles jusqu'au 31 décembre 2024.
En résumé, la transition d'un thermostat mécanique à 4 fils vers un thermostat électronique, bien que nécessitant une attention particulière aux détails du câblage, est une démarche réalisable pour la plupart des bricoleurs. Une identification précise des fils, une compréhension des bornes du nouveau thermostat, et le respect des consignes de sécurité sont les clés d'une installation réussie, ouvrant la voie à un confort thermique optimisé et à des économies d'énergie substantielles.
