Le bon fonctionnement d'un four électrique repose en grande partie sur ses résistances chauffantes. Ces éléments essentiels, qu'il s'agisse de la résistance de voûte (ou grill), de la résistance de sole (ou basse), ou de la résistance circulaire (ou chaleur tournante), jouent un rôle crucial dans la distribution et le maintien de la température nécessaire à la cuisson de vos plats. Lorsqu'un dysfonctionnement survient, comme un four qui ne chauffe plus uniformément, qui chauffe trop lentement, ou qui disjoncte, il est fort probable qu'une de ces résistances soit défectueuse. Ce guide détaillé vous accompagnera dans l'identification, le test et le remplacement de ces composants, vous permettant de retrouver l'usage optimal de votre appareil.
Le Rôle Clé des Résistances au Cœur du Four
Chaque four électrique est généralement équipé de trois types de résistances, chacune ayant une fonction spécifique pour optimiser le processus de cuisson :

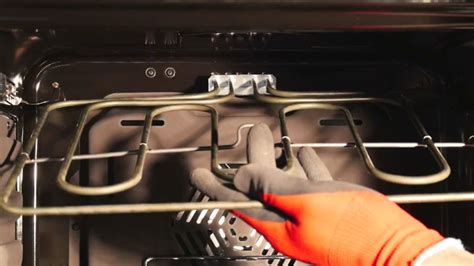

- La résistance voûte (ou résistance grill) : Située en haut de la cavité du four, elle est principalement utilisée pour les cuissons par le dessus, comme le gratinage ou le rôtissage. Elle génère une chaleur intense et ciblée qui permet de dorer et de rendre croustillants les plats.
- La résistance sole (ou résistance basse) : Positionnée en bas du four, elle assure la cuisson par le dessous. Elle est essentielle pour les cuissons qui nécessitent une chaleur directe sur la base du plat, comme les pizzas ou les tartes.
- La résistance circulaire (ou résistance ronde) : Installée généralement à l'arrière du four, elle est le cœur du système de chaleur tournante. En collaboration avec un ventilateur, elle distribue la chaleur de manière homogène dans toute la cavité, permettant une cuisson uniforme, même sur plusieurs niveaux.
Ces résistances sont au cœur des différentes technologies de cuisson des fours modernes :
- La convection naturelle (chaleur statique) : Elle utilise l'action combinée des résistances de voûte et de sole pour créer un flux de chaleur ascendant et descendant.
- La chaleur brassée : Elle combine l'action des résistances de voûte et de sole avec celle d'un ventilateur situé à l'arrière, qui brasse l'air chaud pour une meilleure répartition.
- Le four à chaleur pulsée : Dans ce mode, les trois résistances (voûte, sole, et circulaire) peuvent fonctionner simultanément, souvent avec le ventilateur, pour une montée en température rapide et une cuisson homogène et efficace.
Si votre four présente des signes de faiblesse dans sa capacité à chauffer, qu'il s'agisse d'une cuisson inégale, d'un manque de chaleur, ou qu'il disjoncte, l'une de ces résistances est probablement en cause.
Comment Tester une Résistance de Four avec un Multimètre : Mode d'Emploi
Avant toute manipulation, il est impératif de couper l'alimentation électrique de l'appareil depuis le compteur général. La sécurité est primordiale lors des interventions sur des appareils électroménagers. Munissez-vous également de vêtements confortables et, si possible, de gants de protection.
Le test le plus courant pour vérifier l'état d'une résistance est le test de continuité à l'aide d'un multimètre. Cet outil de mesure est indispensable pour diagnostiquer la panne.
Préparation et Démontage
- Retirez le four de son logement : Si votre four est encastrable, il peut être nécessaire de le sortir de son emplacement. Pour les fours posables, l'accès est souvent plus direct.
- Démontez la façade arrière du four : Localisez et retirez les vis qui maintiennent le panneau arrière. Il est conseillé de mettre de côté ces vis et de noter leur emplacement. Pensez à prendre des photos à chaque étape du démontage pour faciliter le remontage.
- Accédez aux résistances : Une fois le panneau arrière retiré, vous aurez accès aux connexions électriques des différentes résistances.
Test de Continuité de la Résistance
Le principe est de mesurer la résistance électrique de l'élément chauffant.
- Réglez votre multimètre : Positionnez le sélecteur de votre multimètre sur la fonction "Ohmmètres" (symbole Ω).
- Repérez les bornes de la résistance : Identifiez les deux points de connexion (bornes) de la résistance que vous souhaitez tester.
- Débranchez un connecteur : Pour un test précis, il est souvent recommandé de débrancher l'un des deux fils connectés à la résistance. Cela évite de mesurer la résistance d'autres composants du circuit.
- Effectuez la mesure : Placez une pointe de touche du multimètre sur l'une des bornes de la résistance et l'autre pointe de touche sur la seconde borne.
Interprétation des Résultats
- Valeur attendue : Une résistance en bon état devrait afficher une valeur comprise généralement entre 20 et 80 ohms. Les valeurs spécifiques peuvent varier légèrement selon le type de résistance et le modèle du four. Par exemple, pour la résistance de voûte, une valeur entre 20 et 30 ohms est souvent indicative. Pour la résistance de sole, elle peut se situer entre 40 et 50 ohms. La résistance circulaire peut également se trouver dans cette plage.
- Résistance défectueuse (coupure) : Si le multimètre affiche "OL" (Over Limit) ou une valeur infinie, cela signifie que la résistance est coupée, c'est-à-dire qu'il y a une rupture interne. Elle ne conduit plus le courant et doit être remplacée.
- Court-circuit : Si la valeur mesurée est très faible, proche de zéro ohm, cela peut indiquer un court-circuit interne. La résistance doit également être remplacée.
Si vous entendez un signal sonore en plus de la mesure, cela confirme la continuité.
Comment tester les résistances d’un four cuisinière qui ne chauffe plus
Test à la Masse : Quand le Four Disjoncte
Si votre four disjoncte dès qu'il commence à chauffer, cela peut indiquer un problème de mise à la terre de l'une des résistances. La résistance est alors en contact avec la carcasse métallique de l'appareil.
- Réglez votre multimètre : Utilisez le plus gros calibre en ohmmètres.
- Effectuez le test :
- Placez une pointe de touche sur l'une des bornes de la résistance.
- Placez l'autre pointe de touche sur la partie métallique du four (la terre).
- Si vous n'obtenez pas une valeur infinie, la résistance est à la masse.
- Répétez l'opération avec l'autre borne de la résistance.
Si un défaut à la masse est détecté, la résistance doit impérativement être remplacée.
Tester la Sonde de Température du Thermostat
La sonde de température, souvent située en haut du four, est un composant crucial qui mesure la température interne et communique ces informations au thermostat. Si votre four ne chauffe pas correctement, la sonde peut être en cause.
- Accès à la sonde : Ouvrez la porte du four et repérez la sonde de température du thermostat. Elle ressemble souvent à une tige métallique.
- Débranchez la sonde : Détachez-la en douceur de ses connecteurs.
- Test de continuité : Réglez votre multimètre sur la position Ohmmètres. Reliez les pointes de touche aux bornes de la sonde.
- Interprétation :
- Une valeur de 0 ohm ou de 1 ohm (ou une valeur très proche de zéro) indique un court-circuit et que la sonde est défectueuse.
- Une valeur infinie ou "OL" peut indiquer une coupure.
- Une sonde fonctionnelle devrait afficher une résistance mesurable qui peut varier en fonction de la température ambiante, et idéalement, si vous la réchauffez légèrement (avec un sèche-cheveux par exemple, sans la surchauffer), la valeur devrait changer.
Si la sonde est défectueuse, elle doit être remplacée.
Comment Changer une Résistance de Four : Étapes Clés
Une fois que vous avez diagnostiqué une résistance défectueuse (par test de continuité ou test à la masse), le remplacement est souvent une opération réalisable soi-même avec précaution.
Préparation du Remplacement
- Sécurité avant tout : Assurez-vous que l'alimentation électrique est coupée. Laissez le four refroidir complètement.
- Matériel nécessaire : Vous aurez besoin d'un tournevis adapté (plat et/ou cruciforme), d'une pince isolée, de votre multimètre, et éventuellement d'une clé pour dévisser des écrous.
- Choisir la bonne résistance : Assurez-vous d'acheter une résistance de remplacement compatible avec votre modèle de four. La référence exacte se trouve souvent sur une étiquette technique à l'arrière de l'appareil ou dans la notice. Vérifiez la puissance (en watts) et la forme.
Étapes du Remplacement
- Accès aux composants : Retirez le panneau arrière du four comme décrit précédemment.
- Localisation et déconnexion de la résistance défectueuse : Repérez la résistance à remplacer. Débranchez délicatement les fils électriques qui y sont connectés. Prenez note de leur emplacement.
- Démontage de l'ancienne résistance : Selon le modèle, la résistance peut être maintenue par des vis, des écrous, ou simplement clipsée. Dévissez ou déclipsez-la pour la désolidariser de l'appareil. Parfois, il faut ouvrir la porte du four pour accéder à la résistance et la tirer vers soi pour la retirer complètement. La sonde du thermostat peut être fixée sur certaines résistances de voûte et devra être déconnectée avant le retrait de la résistance.
- Installation de la nouvelle résistance : Positionnez la nouvelle résistance sur ses supports, en vous assurant qu'elle est correctement alignée. Fixez-la avec les vis ou écrous.
- Reconnexion électrique : Branchez les fils électriques sur les bornes de la nouvelle résistance en respectant scrupuleusement le branchement d'origine. Serrez fermement les connexions pour assurer un bon contact.
- Remontage : Remontez le panneau arrière du four en revissant les fixations.
- Test : Rebranchez l'appareil et effectuez un test de fonctionnement. Sélectionnez un mode de cuisson et vérifiez que la température monte correctement et de manière uniforme.
Diagnostic Rapide des Pannes Courantes
- Four ne chauffe plus du tout : Vérifiez l'alimentation électrique, puis testez les trois résistances et la sonde de température.
- Cuisson inégale (zones chaudes/froides) : Probablement un problème avec la résistance circulaire ou une répartition inégale de la chaleur due à une autre résistance défaillante.
- Four disjoncte : Testez les résistances à la masse. Un court-circuit peut aussi provenir d'un câble dénudé ou d'un défaut dans le thermostat.
- Four chauffe trop lentement ou n'atteint pas la température : Une résistance fatiguée ou un problème avec le thermostat ou la sonde de température.
Conseils d'Entretien pour Préserver Votre Four
Un entretien régulier de votre four est la clé pour prolonger sa durée de vie et garantir son efficacité.
- Nettoyage intérieur : Nettoyez régulièrement les parois internes du four pour éviter l'accumulation de graisse et de résidus alimentaires. Ces dépôts peuvent non seulement gêner la cuisson mais aussi, à terme, affecter le bon fonctionnement des résistances.
- Produits naturels : Pour un nettoyage écologique et efficace, mélangez du bicarbonate de soude avec un peu d'eau pour obtenir une pâte. Appliquez cette pâte sur les parois, laissez agir, puis frottez doucement avec une éponge non abrasive. Rincez à l'eau claire et séchez avec un torchon. Un peu de vinaigre blanc peut aider pour les salissures tenaces.
- Inspection visuelle : De temps en temps, jetez un œil aux connexions électriques des résistances pour vous assurer qu'elles sont propres et bien serrées.
En cas de doute persistant ou si vous ne vous sentez pas à l'aise avec ces manipulations, il est toujours préférable de faire appel à un électricien qualifié ou à un technicien spécialisé. Il existe également des services d'assistance vidéo qui peuvent vous guider pas à pas dans le diagnostic et la réparation de votre four.
