Le système de climatisation de votre Citroën C3, bien qu'essentiel pour le confort, peut parfois présenter des dysfonctionnements. Qu'il s'agisse d'un manque de froid, d'un embrayage de compresseur récalcitrant, ou de signaux électriques énigmatiques, comprendre les causes possibles et les méthodes de diagnostic est la clé pour retrouver un confort optimal. Ce guide explore les différentes facettes d'un système de climatisation défaillant sur une Citroën C3, en s'appuyant sur des observations concrètes et des pistes de résolution.
Lorsque le climatiseur de votre Citroën C3 commence à souffler de l'air chaud, cela indique souvent une perte de réfrigérant, communément appelé "fréon". C'est l'un des premiers signes qu'une intervention est nécessaire. D'autres symptômes peuvent inclure des bruits inhabituels provenant du compartiment moteur lors de l'activation de la climatisation, une absence totale de froid, ou même des messages d'erreur sur l'ordinateur de bord si le véhicule en est équipé.

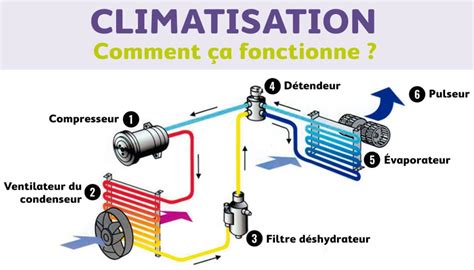

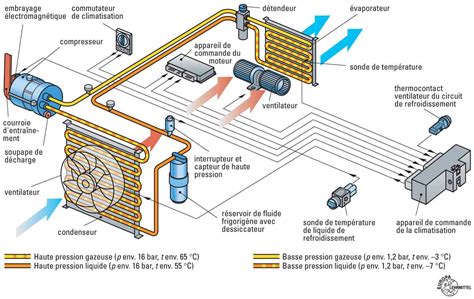

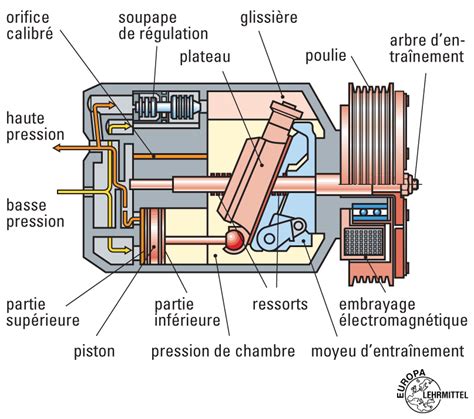

Le système de climatisation de votre C3 se compose d'un compresseur entraîné par courroie, d'un évaporateur, et du fluide frigorigène qui circule dans un circuit étanche. Si le compresseur, pièce maîtresse qui met le réfrigérant sous pression, ou l'évaporateur, qui absorbe la chaleur de l'habitacle, présente un défaut, le simple ajout de réfrigérant ne suffira pas à rétablir le bon fonctionnement.
La recharge du "fréon" dans votre système de climatisation est souvent une première étape peu coûteuse et facile pour restaurer la capacité de refroidissement de votre système de climatisation. Il est toutefois crucial de comprendre quel type de réfrigérant votre véhicule utilise. Les systèmes de climatisation peuvent varier, il est donc essentiel de vérifier l'autocollant dans le compartiment moteur pour déterminer votre type de réfrigérant C3. Il y a un autocollant AC dans le compartiment moteur de votre C3 2017 qui indique s'il nécessite du réfrigérant R134a ou le nouveau type R1234YF pour effectuer une recharge.
Il est impératif de ne jamais mélanger les types de réfrigérants. Vous ne pouvez pas ajouter de réfrigérant R1234YF à un système R134a ni ajouter de réfrigérant R134a à un système R1234YF. Le R134a et le R1234YF ont différents types d'orifices basse pression, vous ne devez donc jamais utiliser un adaptateur de recharge pour ajouter le mauvais type de réfrigérant.
Pour procéder à la recharge, l'emplacement du port AC côté bas est la première chose à trouver lorsque vous cherchez comment mettre du fréon dans une voiture. Une fois que vous avez trouvé le capuchon du port basse pression C3 AC, raccordez la boîte de réfrigérant au port basse pression. Lorsque votre compresseur démarre, ajoutez du réfrigérant à la bonne pression, en suivant attentivement les instructions du kit de recharge. La plupart des réfrigérants incluent un obturateur de fuite qui scellera les petites fuites en plus de remplir le fréon. En plus du refroidissement, le fréon lubrifie le compresseur lorsqu'il fonctionne. Généralement, le kit de recharge AC que vous achetez aura une capacité suffisante pour ajouter suffisamment de fréon pour que le courant alternatif de votre C3 souffle de l'air froid.
Un problème fréquent, et souvent plus complexe à diagnostiquer, concerne l'embrayage du compresseur de climatisation. Dans le cas d'un défaut "Circuit de commande de l'embrayage du compresseur de climatisation" (code défaut F994), plusieurs pistes peuvent être explorées.
Le point de départ de l'investigation est souvent le relais de commande de l'embrayage. Si, en branchant directement l'embrayage à la batterie, il ne s'active pas, cela suggère un problème avec l'embrayage lui-même ou son circuit d'alimentation. Inversement, si l'embrayage colle en étant branché directement à la batterie, cela indique que l'embrayage est fonctionnel et que le problème se situe en amont, dans le circuit de commande.
Un autre test crucial est la mesure de la résistance de la bobine de l'embrayage du compresseur. Si cette mesure indique une résistance infinie (circuit ouvert), il est fort probable que la bobine soit hors service. Une résistance de 0 ohm, comme initialement observé dans un cas, pourrait indiquer un court-circuit, mais selon les retours d'expérience, une valeur de résistance positive est attendue pour une bobine fonctionnelle. Le remplacement de l'électroaimant d'embrayage, dont la résistance thermique noyée dans la résine peut rendre l'âme, s'est avéré être la solution dans certains cas.
Lorsque l'embrayage du compresseur ne s'active pas, le diagnostic électrique devient primordial. Le Boîtier de Servitude Moteur (BSM), véritable centre névralgique électronique du véhicule, joue un rôle clé dans la commande de l'embrayage.
Il est essentiel de vérifier la continuité des fils reliant le compresseur au BSM. Les voies spécifiques sur les connecteurs (par exemple, la voie 2 des connecteurs noir et jaune qui convergent vers la voie 5 du connecteur 5 voies jaune du BSM, et la voie 1 du connecteur 2 voies jaune du compresseur qui arrive dans la voie 1 du connecteur 5 voies jaune du BSM) doivent être scrupuleusement contrôlées.
Un test de tension en sortie du BSM est également une étape déterminante. En débranchant le connecteur 5 voies jaune du BSM et en effectuant une mesure entre les voies 1 et 5 (avec le contact mis, le moteur démarré et le bouton A/C activé), on devrait idéalement observer une tension aux alentours de 12 à 14 volts. Une tension significativement plus basse, comme les 4.2 volts ou 5 volts mesurés dans certains cas, peut fortement suggérer un dysfonctionnement du BSM. Il est important de noter que ces mesures doivent être effectuées avec le circuit "bouclé" par l'activation de la commande de climatisation pour que le BSM tente d'envoyer la commande.
Face à un système de climatisation défaillant, une approche méthodique est nécessaire :
Vérification des Fluctations de Tension : Utiliser une lampe témoin ou un multimètre pour contrôler l'alimentation électrique au niveau du connecteur du compresseur lorsque la commande de climatisation est activée. Si aucune tension n'est détectée, le problème se situe en amont, potentiellement au niveau du BSM ou de son câblage.
Test de l'Ampoule : Brancher une ampoule (par exemple, une H7) sur les voies 1 et 5 du connecteur 5 voies jaune du BSM (connecteur débranché) avec le contact mis et le bouton A/C activé. Si l'ampoule ne s'allume pas, cela confirme l'absence de commande du BSM.
Contrôle de la Bobine d'Embrayage : Mesurer la résistance de la bobine. Une résistance infinie indique une bobine HS. Une valeur autour de 3.5 ohms est plus typique pour une bobine fonctionnelle.
Test d'Actionneur avec Diagbox : Utiliser un outil de diagnostic comme Diagbox pour tenter d'activer le compresseur via un test d'actionneur. Si le test échoue ("Nok") et qu'aucun autre défaut n'est présent, cela renforce la suspicion d'un problème au niveau du BSM.
Vérification des Connexions : Examiner l'état des connecteurs, notamment ceux du compresseur. Des pins desserrées ou oxydées peuvent causer des intermittences ou des coupures de signal.
Pressostat et Pression du Circuit : Il est également important de considérer le rôle du pressostat de climatisation. Ce composant surveille la pression du gaz frigorigène et peut empêcher la mise en marche du compresseur si la pression est trop basse (manque de gaz) ou trop élevée. La vérification de la pression du circuit est donc une étape à ne pas négliger, même si le problème semble électrique.
Dans le cas d'une bobine d'embrayage défectueuse, le remplacement de celle-ci est nécessaire. Le démontage peut nécessiter des outils spécifiques, notamment des pinces à circlips, et une attention particulière pour bloquer la rotation du plateau d'entraînement lors du dévissage de l'écrou central.
Si le BSM est suspecté d'être défectueux, son remplacement peut s'avérer coûteux et complexe, nécessitant souvent une reprogrammation par un professionnel. Avant d'en arriver là, il est crucial d'avoir épuisé toutes les autres pistes de diagnostic.
En résumé, le dépannage d'un système de climatisation de Citroën C3 peut impliquer la gestion de fuites de réfrigérant, le remplacement de composants électriques comme l'embrayage du compresseur, et le diagnostic de modules électroniques complexes tels que le BSM. Une approche systématique, combinant des tests de base et l'utilisation d'outils de diagnostic avancés, est la meilleure voie pour identifier et résoudre la panne.
