L'intégration d'un chauffe-eau électrique en parallèle ou en série avec une chaudière existante, qu'elle fonctionne au fioul, au gaz ou à une autre énergie, est une stratégie de plus en plus adoptée pour optimiser la production d'eau chaude sanitaire (ECS) et réaliser des économies d'énergie significatives. Cette approche permet de moduler le système de chauffage en fonction des saisons, en exploitant les avantages de chaque technologie pour un confort accru et une facture énergétique réduite. Il est essentiel de comprendre les différentes configurations, les normes d'installation, et les bénéfices potentiels pour mettre en place une solution adaptée à ses besoins.
La production d'eau chaude sanitaire représente une part non négligeable de la consommation énergétique d'un foyer. Les besoins peuvent varier considérablement d'un ménage à l'autre, influencés par le nombre d'occupants, les habitudes de consommation et la présence d'équipements spécifiques comme une baignoire. L'objectif est de garantir une eau à bonne température, disponible rapidement, tout en minimisant les pertes d'énergie et les coûts associés. L'idée de pouvoir arrêter sa chaudière fioul durant l'été pour basculer sur un système électrique plus économique pour la production d'ECS est une démarche logique qui vise précisément cet objectif.
Pour connecter un chauffe-eau à une chaudière, deux configurations principales sont envisageables : le montage en série et le montage en parallèle.
Dans un montage en série, l'eau chauffée par la chaudière circule d'abord dans le ballon de la chaudière, puis entre dans le chauffe-eau électrique, ou inversement. Si l'eau passe d'abord par la chaudière, elle arrive préchauffée dans le chauffe-eau électrique. Cela signifie que le chauffe-eau n'a qu'à remonter la température de quelques degrés, ce qui peut être avantageux en hiver. Par exemple, si la chaudière chauffe l'eau à 55°C, un chauffe-eau électrique peut simplement la porter à 65°C. L'eau utilisée est alors remplacée, et le processus de chauffage continue.
Le montage série peut présenter des avantages, notamment en hiver. En faisant pénétrer l'eau déjà préchauffée par la chaudière dans le chauffe-eau électrique, ce dernier a moins d'effort à fournir. Par exemple, une chaudière fioul réglée à 55°C peut alimenter un chauffe-eau électrique qui n'aura qu'à augmenter la température à 65°C. Seule l'eau utilisée sera remplacée. Un ballon fioul de 100 litres à 55°C peut fournir environ 145 litres d'eau à 38°C, tandis qu'un cumulus à 65°C peut délivrer 340 litres à 38°C.
Le montage en parallèle offre une plus grande flexibilité. L'eau froide alimente indépendamment chaque ballon (celui de la chaudière et le chauffe-eau électrique), généralement via un groupe de sécurité (GS). La sortie d'eau chaude de chaque appareil est ensuite reliée au réseau de distribution. Pour isoler l'un ou l'autre système, des vannes d'arrêt sont installées. En été, on peut ainsi fermer la vanne de la chaudière et activer le chauffe-eau électrique, et en hiver, faire l'inverse.
Dans cette configuration, l'eau froide (EF) entre dans chaque ballon via un groupe de sécurité (GS). La sortie ECS (eau chaude sanitaire) de chaque ballon est équipée d'une vanne d'arrêt permettant d'isoler celui qui n'est pas utilisé. Les deux sorties se rejoignent ensuite vers la distribution d'ECS. C'est cette solution qui correspond à la demande de pouvoir chauffer le ballon électrique en continu, indépendamment de la chaudière, même en hiver.
L'installation d'un chauffe-eau électrique est encadrée par des normes strictes pour garantir la sécurité et la performance de l'équipement. Les principales normes à connaître sont la NF C 15-100 pour le raccordement électrique et la NF C 73-222 pour le positionnement et la fixation du cumulus.
La norme NF C 15-100 régit les installations électriques basse tension. Pour un chauffe-eau, elle impose un circuit d'alimentation spécialisé. Le branchement direct sur la résistance est interdit ; l'électricité doit impérativement passer par le thermostat. Le disjoncteur associé doit avoir un courant assigné maximal de 20 A. La section minimale des câbles de raccordement est de 2,5 mm², et leur longueur doit éviter tout contact avec les éléments chauffants. Chaque câble doit être solidement serré.
La norme NF C 73-222 concerne l'emplacement et la fixation du chauffe-eau. L'appareil doit être installé dans une pièce à l'abri du gel et bien ventilée. Un espace minimum de 50 cm doit être respecté entre le chauffe-eau et le plafond, et 40 cm avec le sol. Un dégagement de 50 cm devant l'appareil est également obligatoire pour faciliter l'accès. Si le ballon est installé dans un faux plafond, un bac de rétention est nécessaire.
La fixation murale est obligatoire. Pour les ballons de plus de 100 litres, si le mur n'est pas porteur, un trépied en complément de la fixation murale est requis. La position horizontale est possible pour les ballons de moins de 200 litres si la position verticale est impossible.

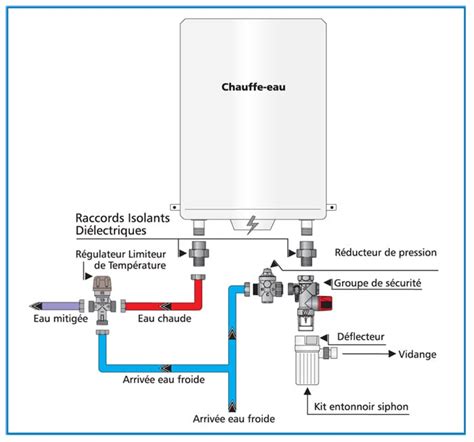

Chaque chauffe-eau doit être équipé d'un groupe de sécurité (GS). Ce dispositif régule la pression intérieure et évacue l'eau liée à la dilatation thermique. L'arrivée d'eau froide se connecte sur le GS, et un siphon d'évacuation doit être installé en dessous. L'installation d'un mitigeur thermostatique en sortie d'eau chaude est également obligatoire. Cet appareil mélange l'eau chaude et froide pour réguler la température de sortie, réduisant ainsi le risque de brûlure et optimisant la consommation d'énergie.
Combiner une chaudière et un chauffe-eau électrique présente plusieurs avantages, mais aussi quelques inconvénients à considérer.
Le choix du volume et de la puissance du chauffe-eau électrique est primordial.
Le volume du ballon doit être adapté aux besoins du foyer. Pour un couple, un ballon de 100 à 150 litres peut suffire. Une famille de quatre personnes pourrait nécessiter 200 litres, voire plus pour une grande famille ou en présence d'une baignoire. Un ballon trop petit entraînera des ruptures d'eau chaude, tandis qu'un ballon trop grand augmentera les pertes de chaleur et la consommation électrique.
La puissance de la résistance du chauffe-eau électrique influence directement la durée de chauffe. Un appareil de 2000W mettra plus de temps à chauffer un grand volume qu'un appareil de 3000W. La durée de fonctionnement de la résistance dépend de la différence de température entre l'eau entrante et l'eau sortante, ainsi que de la puissance de l'appareil. La formule pour calculer la puissance absorbée est : Volume x delta T°C. x 1.16 (coefficient de transformation d'un kcal/h en kW/h). Pour connaître le nombre de litres utilisables à 38°C, la formule est : Volume x T°C / Température d'utilisation. Par exemple, pour un ballon de 150 litres, chauffé à 50°C, le volume utilisable à 38°C serait : 150 * 50 / 38 = 197 litres.
La question centrale est de savoir si l'on peut laisser la vanne fermée en hiver pour chauffer le ballon toujours en électrique, et que la chaudière n'alimente que les radiateurs. La réponse est oui, c'est tout à fait possible avec un montage en parallèle bien conçu.
Le choix entre ces deux options hivernales dépendra du coût comparatif du fioul et de l'électricité, ainsi que des performances de la chaudière. Si la chaudière fioul est ancienne et consomme beaucoup, privilégier le chauffe-eau électrique même en hiver peut être plus judicieux.
Un entretien régulier est essentiel pour garantir le bon fonctionnement et la longévité des appareils.
Il est conseillé de vérifier périodiquement les connexions d'eau et électriques pour détecter d'éventuelles fuites ou problèmes. Le contrôle de la pression, le nettoyage des filtres et des conduits peuvent prévenir les obstructions. Le manuel d'utilisation fournit des indications pour les solutions simples.
Pour des problèmes plus complexes ou pour l'installation initiale, faire appel à un professionnel qualifié est recommandé. Un installateur certifié s'assurera que toutes les connexions sont conformes aux normes de sécurité, ce qui est particulièrement important pour les installations électriques. ENGIE Home Services, par exemple, propose des diagnostics, des devis et des solutions d'installation avec des contrats d'entretien pour chauffe-eau.
Pour faciliter l'installation, des kits d'installation et des systèmes de raccordement rapide sont disponibles. Ces solutions tout-en-un comprennent généralement un groupe de sécurité, un siphon, un système d'évacuation, et des flexibles de raccordement. Ils simplifient et accélèrent le branchement, tant pour les tuyaux d'eau que pour l'alimentation électrique, et sont particulièrement utiles pour les particuliers souhaitant réaliser l'installation eux-mêmes.
La combinaison d'une chaudière et d'un chauffe-eau électrique est une stratégie efficace pour optimiser la production d'eau chaude sanitaire. Elle offre une flexibilité saisonnière, permet des économies d'énergie substantielles et garantit un confort thermique constant. Une installation conforme aux normes, un dimensionnement adéquat du ballon, et un entretien régulier sont les clés d'un système performant et durable. Le choix entre un montage série ou parallèle, et la gestion du basculement entre les énergies, dépendront des spécificités de chaque foyer et des coûts énergétiques locaux.
