La Ventilation Mécanique Contrôlée (VMC) est un élément fondamental pour garantir une qualité d'air intérieur saine et confortable dans nos habitations. Elle joue un rôle crucial en éliminant l'humidité, les polluants et les mauvaises odeurs, contribuant ainsi à préserver notre santé et notre bien-être. Parmi les divers types de VMC disponibles, tels que les systèmes simple flux, double flux, hygroréglables ou autoréglables, la cordelette VMC, bien que souvent méconnue et d'apparence anodine, occupe une place essentielle dans le bon fonctionnement de votre système d'aération. Ce guide complet se propose d'explorer en détail son rôle, son fonctionnement, son utilisation optimale, ainsi que les solutions aux problèmes courants qui peuvent y être associés. La cordelette VMC constitue le lien direct entre l'utilisateur et le système de ventilation, offrant la possibilité de contrôler manuellement la vitesse et, dans certains cas, le mode de fonctionnement de la VMC. Son mécanisme, d'une simplicité remarquable, est pourtant déterminant pour une ventilation efficace et adaptée aux besoins de chaque foyer.
Comprendre les Différents Types de VMC et le Rôle de la Cordelette
Avant d'aborder le fonctionnement spécifique de la cordelette, il est important de distinguer les principaux types de VMC, car le rôle de cet accessoire peut varier en fonction de la technologie employée.
La Ventilation Mécanique Contrôlée (VMC) Autoréglable
La VMC autoréglable se caractérise par sa simplicité. Elle est initialement configurée pour maintenir un débit d'air constant et ne prend pas en compte le taux d'humidité ambiant. La seule variation de débit autorisée par ce système réside dans la possibilité d'activer un débit plus élevé dans la cuisine via un bouton poussoir, qui commande directement une vitesse supérieure du ventilateur. Autrement, le débit demeure stable, sans ajustement automatique. Dans une construction neuve, le dépôt d'un permis de construire impose une étude thermique qui ne tolère que les systèmes de ventilation hygroréglables. La ventilation autoréglable est cependant une solution pertinente en rénovation, notamment dans les logements anciens qui présentent une étanchéité à l'air moindre. Son coût est généralement le plus abordable parmi les technologies de VMC.
- Principe de fonctionnement : L'air vicié est extrait des pièces humides (cuisine, salle de bain, WC) via des bouches d'extraction reliées par des gaines au moteur de la VMC, souvent installé dans les combles. Ce moteur évacue l'air vicié à l'extérieur par une sortie de toiture. L'habitation se retrouve en dépression, permettant à l'air neuf d'entrer naturellement par des entrées d'air situées dans les pièces de vie (salon, chambres). Dans un système autoréglable, les débits du moteur, des bouches d'extraction et des entrées d'air sont fixes. L'adaptation automatique aux besoins de ventilation, comme le fait une VMC hygroréglable, n'est pas présente.
- Variations de débit : La ventilation autoréglable permet deux vitesses de fonctionnement pour répondre aux besoins ponctuels : un débit normal et un débit maximal. Certaines VMC autoréglables automatisent cette fonction. Des capteurs situés au niveau des bouches mesurent le taux d'humidité. L'utilisateur règle un hygrostat sur le groupe moteur à une valeur souhaitée (généralement entre 60 et 90% d'humidité). Lorsque le seuil d'humidité déterminé est atteint, le moteur passe automatiquement au débit maximal. Il est également possible de régler manuellement les entrées d'air et les bouches. Un système de réglette sur les entrées d'air permet d'ajuster le débit. Au niveau des bouches, un module de régulation ou un cordon de manœuvre est utilisé. Une fois le réglage optimal trouvé, il n'est plus nécessaire d'y toucher.
- Installation et spécificités : L'installation implique le raccordement des conduits à chaque piquage à l'aide d'un collier de serrage, en limitant autant que possible la longueur des gaines et les coudes. Ensuite, les bouches sont placées et raccordées au réseau. L'alimentation électrique est coupée pour raccorder le groupe moteur au réseau selon le code couleur standard.
- Bruit et consommation : Les VMC autoréglables disposent de deux vitesses, commandées par des interrupteurs dans la cuisine et la salle de bain principale. À débit maximal, le bruit est perceptible mais généralement pas dérangeant, car l'activation est ponctuelle et souvent liée à des activités humaines générant également du bruit (cuisson, douche). La consommation moyenne du groupe moteur est d'environ 35 W-Th-C, ce qui représente environ 50€ par an.
- Entretien : L'entretien est simple et rapide. Il convient de couper l'alimentation électrique. Les bouches doivent être nettoyées à l'éponge humide environ tous les six mois. La roue du moteur doit être dépoussiérée au pinceau tous les deux ans.
- Pertinence : La ventilation autoréglable est un système économique et efficace pour le renouvellement de l'air dans une maison ancienne, particulièrement si celle-ci n'est pas très étanche à l'air.
La Ventilation Mécanique Contrôlée (VMC) Hygroréglable
La VMC hygroréglable, quant à elle, ajuste le débit d'air renouvelé en fonction du niveau d'humidité ambiante. Cette régulation est principalement motivée par des considérations d'économie d'énergie. Un système VMC hygroréglable fonctionne de pair avec des bouches d'extraction dites hygroréglables.
- Principe de fonctionnement : L'ouverture de la bouche est contrôlée par une languette en papier sensible au taux d'hygrométrie. Cette languette se dilate ou se rétracte en fonction du niveau d'humidité de l'air ambiant. Lorsque l'humidité augmente, les bouches s'ouvrent davantage pour extraire un débit d'air plus important. Cette augmentation du débit d'extraction entraîne une baisse de la dépression dans le logement. Le ventilateur, interprétant cette variation (via son nombre de tours par minute et son intensité), ajuste sa puissance pour maintenir une dépression globalement constante. La régulation par pression est le principe de fonctionnement de la VMC hygro.
- Débits par pièce : En hygroréglable, les bouches sont calibrées pour adapter leur débit à la pièce dans laquelle elles sont installées (cuisine, salle de bain, WC, buanderie…). Leur système de régulation permet de réduire l'extraction d'air lorsque le taux d'humidité est faible.
- Avantages énergétiques : L'un des principaux inconvénients de toute VMC est la déperdition d'énergie. En introduisant de l'air neuf extérieur, la VMC peut abaisser la température ambiante, augmentant ainsi la consommation de chauffage. Les systèmes hygroréglables limitent ces déperditions d'énergie (et par conséquent la consommation électrique) par rapport aux systèmes autoréglables dont le fonctionnement est fixe. Le débit moyen annuel d'une VMC hygroréglable est estimé à environ 20% inférieur à celui d'une VMC autoréglable.
- Obligation réglementaire : Dans le cadre de constructions neuves, le dépôt d'un permis de construire exige une étude thermique qui impose l'installation d'une ventilation hygroréglable.
- Régulation : La VMC hygro se régule avec la pression, tandis que la VMC auto se régule avec le débit d'air.
- Adaptation aux travaux de rénovation : Si vous envisagez des travaux de rénovation énergétique, tels que le changement des fenêtres ou l'amélioration de l'isolation, il est préférable d'opter pour une ventilation hygroréglable, qui offre une gestion plus précise des débits d'air.

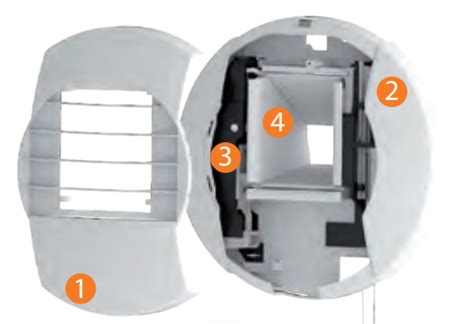

La Bouche d'Extraction Hygroréglable : Le Cœur du Système
La bouche d'extraction hygroréglable est l'élément clé qui permet à la VMC de s'adapter aux variations d'humidité. Son fonctionnement repose sur un mécanisme sensible aux variations hygrométriques.
- Mécanisme de régulation : Cette bouche est commandée par une languette en papier, un matériau sensible au taux d'hygrométrie. Cette languette se dilate lorsque le taux d'humidité dans l'air ambiant augmente, et se rétracte lorsque l'air s'assèche.
- Ajustement du débit : Lorsque le niveau d'humidité dans la pièce s'élève (par exemple, lors d'une douche ou d'une cuisson), la languette en papier se dilate, ouvrant davantage le clapet de la bouche. Cette ouverture plus grande permet d'extraire un volume d'air plus important, renouvelant ainsi l'air plus rapidement. Inversement, lorsque l'air est sec, la languette se rétracte, réduisant l'ouverture du clapet et donc le débit d'extraction.
- Impact sur la dépression : L'augmentation du débit d'air extrait par la bouche provoque une légère baisse de la dépression dans le logement. Le moteur de la VMC, conçu pour maintenir une dépression constante, détecte cette variation (via son régime moteur et son ampérage) et ajuste sa puissance pour compenser, assurant ainsi un équilibre aéraulique.
La Bouche d'Extraction Autoréglable
Dans un système autoréglable, les bouches d'extraction sont également conçues pour réguler le débit, mais selon un principe différent. Elles sont auto-régulées grâce à une membrane en silicone.
- Principe d'autorégulation : La membrane en silicone intégrée à la bouche d'extraction réagit à la dépression présente dans le conduit. Lorsque la dépression augmente (par exemple, si d'autres bouches sont fermées ou si le moteur tourne plus vite), la membrane se déforme, réduisant l'ouverture de la bouche et limitant ainsi le débit. Inversement, si la dépression diminue, la membrane reprend sa forme initiale, augmentant le débit.
- Plage de fonctionnement : Une bouche autoréglable possède une plage de fonctionnement définie, généralement entre 50 et 150 Pascals (Pa). Ces valeurs de pression sont la différence de pression nécessaire entre le logement et le réseau derrière la bouche pour assurer son bon fonctionnement aéraulique et acoustique.
- Débits variables : Les plages de débit pour ces bouches peuvent varier considérablement selon les modèles, allant de 5/30 m³/h à 45/135 m³/h. Le débit complémentaire, souvent appelé "débit de pointe", peut être activé manuellement via une cordelette, un bouton poussoir (à piles ou électrique), ou automatiquement dans certains systèmes.
- Raccordement et installation : L'entretien de la plupart des bouches autoréglables est aisé, beaucoup étant amovibles et compatibles avec le lave-vaisselle. Le diamètre de raccordement est déterminé par la pièce : 125 mm pour la cuisine, et 80 mm pour les salles de bain et les WC. Pour simplifier l'installation, certaines bouches sont fournies avec leurs manchettes de raccordement. Diverses configurations de manchettes existent (courte ou longue, coudée, à joint, avec griffes pour plaques de plâtre, ou à paroi mince) pour s'adapter à chaque situation.
Le Rôle Crucial de la Cordelette VMC
Au cœur de certains systèmes de VMC, et particulièrement dans les configurations plus anciennes ou certaines bouches d'extraction spécifiques, se trouve la cordelette VMC. Cet accessoire, apparemment simple, joue un rôle déterminant dans la gestion du débit d'air extrait.
Comment nettoyer et entretenir une VMC ? - Le Tuto
Fonctionnement et Mécanisme de la Cordelette
La cordelette VMC est un dispositif ingénieux qui permet de réguler manuellement le débit d'air extrait par les bouches d'extraction, notamment dans les systèmes de VMC simple flux hygroréglable ou certaines bouches autoréglables.
- Principe d'action : Concrètement, tirer sur cette cordelette active un mécanisme interne qui modifie l'ouverture du clapet de la bouche d'extraction, augmentant ainsi le débit d'air extrait. En position normale, la bouche fonctionne à débit réduit, assurant une ventilation continue mais modérée. Lorsque l'utilisateur tire sur la cordelette, le clapet interne s'ouvre davantage, ce qui a pour effet d'augmenter le débit d'air extrait.
- Niveaux de débit : Selon les modèles, la cordelette peut activer différents niveaux de débit. Les bouches d'extraction standard proposent généralement deux positions : un débit réduit (position par défaut) et un débit maximal (lorsque la cordelette est tirée).
- Clarification sur son rôle : Il est essentiel de comprendre que la cordelette n'est pas un interrupteur marche/arrêt pour la VMC. Contrairement à une idée reçue fréquemment entendue sur les chantiers, actionner la cordelette ne met pas en marche ni n'arrête le système de ventilation dans son ensemble. Son rôle est de moduler le débit d'une bouche spécifique.
- Lien mécanique et électrique : La cordelette est reliée mécaniquement au moteur de la VMC ou à un mécanisme de régulation au sein de la bouche. En la tirant, on actionne un mécanisme (un interrupteur, un potentiomètre, ou un système de démultiplication de l'ouverture du clapet) qui peut modifier le signal électrique envoyé au moteur ou ajuster directement le passage de l'air. Ce processus est généralement instantané dans les modèles simples. Dans les systèmes hygroréglables, la cordelette sert de réglage manuel complémentaire à la régulation automatique basée sur l'humidité.
Types de Cordelettes et Compatibilité
Le choix de la cordelette dépend du type de VMC installé. Il existe plusieurs variations, chacune ayant ses spécificités :
- Cordelette simple (ON/OFF) : Ce type de cordelette permet d'activer ou de désactiver la ventilation, offrant une simplicité d'utilisation sans réglage de vitesse précis. Elle est plus courante dans les systèmes anciens ou des applications spécifiques.
- Cordelette à plusieurs vitesses : Ce modèle offre la possibilité de sélectionner différentes vitesses de ventilation (par exemple, position 1, position 2, arrêt). Cela permet un contrôle plus précis du débit d'air en fonction des besoins.
- Cordelette intégrée à une VMC hygroréglable : Dans ce cas, la cordelette fonctionne en synergie avec un capteur d'humidité. Elle permet des réglages manuels supplémentaires, offrant ainsi une flexibilité accrue pour ajuster la ventilation au-delà de la régulation automatique.
- Cordelette connectée (systèmes intelligents) : Les systèmes de ventilation les plus modernes intègrent des cordelettes connectées qui peuvent être contrôlées via une application mobile. Cela permet une gestion optimisée de la ventilation, une programmation personnalisée et un suivi de la consommation d'énergie. Dans ces systèmes, la cordelette peut servir de solution de secours en cas de problème avec l'application ou la connexion internet.
Bonnes Pratiques pour une Utilisation Optimale
Pour tirer le meilleur parti de votre système de ventilation, quelques bonnes pratiques s'imposent, notamment en ce qui concerne l'utilisation de la cordelette.
- Gestion de l'humidité : Augmentez la vitesse de ventilation pendant les activités qui génèrent beaucoup d'humidité, comme la douche (il est recommandé de laisser la ventilation fonctionner au moins 30 minutes après), la cuisson, ou le séchage du linge. L'activation de la ventilation avant, pendant et après ces activités est conseillée.
- Ventilation nocturne : La nuit, une vitesse de ventilation minimale est généralement suffisante pour assurer un renouvellement d'air adéquat sans surconsommation énergétique.
- Aération naturelle : N'oubliez pas l'importance de l'aération naturelle complémentaire. Ouvrir les fenêtres régulièrement, même pendant quelques minutes par jour, contribue à un air intérieur plus sain.
- Temporisation : Certaines bouches d'extraction modernes intègrent un système de temporisation qui ramène automatiquement le débit à son niveau normal après une durée prédéfinie. Il est important de ne pas négliger cette fonction.
- Fonctionnement permanent : Il est crucial de rappeler que votre VMC doit fonctionner en permanence pour assurer une bonne qualité de l'air intérieur. Les variations de débit visent à adapter la ventilation aux besoins, mais l'arrêt complet du système est à proscrire.
Entretien et Dépannage de la Cordelette VMC
Un entretien régulier et une bonne connaissance des problèmes courants liés à la cordelette VMC sont essentiels pour garantir la longévité et l'efficacité de votre système de ventilation.
Problèmes Courants et Solutions
Au fil des années d'intervention sur des systèmes de ventilation, plusieurs problèmes récurrents liés aux cordelettes VMC ont pu être identifiés.
- Usure et dommages : Les problèmes de cordelette sont souvent liés à une usure normale, à une mauvaise manipulation ou à des dommages physiques. Les signes à surveiller incluent :
- Cordelette cassée ou effilochée.
- Mécanisme bloqué qui ne répond plus au tirage.
- Absence de réaction de la bouche lors de la manipulation de la cordelette.
- Bruits inhabituels provenant de la VMC ou de la bouche concernée.
- Ventilation irrégulière ou absence de ventilation dans la pièce.
- Dysfonctionnement du moteur : Il est important de noter qu'un moteur défectueux peut également causer des problèmes de fonctionnement, indépendamment de l'état de la cordelette.
- Vérification avant intervention professionnelle : Avant de faire appel à un professionnel, il est recommandé de vérifier l'état de la cordelette. Assurez-vous qu'elle est correctement fixée au mécanisme et qu'il n'y a pas de dommage visible. Si vous avez les compétences nécessaires, un multimètre peut être utilisé pour vérifier la continuité électrique de la cordelette et de son mécanisme de commande.
- Remplacement de la cordelette : Un remplacement de la cordelette est souvent une opération simple et peu coûteuse si elle est endommagée.
Entretien Préventif
Pour remédier à ces problèmes et prévenir leur apparition, un entretien préventif simple mais régulier est recommandé.
- Nettoyage : Un petit coup de chiffon humide sur la bouche d'extraction et un contrôle visuel du mécanisme peuvent éviter bien des désagréments. Les bouches d'extraction et d'insufflation doivent être nettoyées au moins une fois par an, voire plus fréquemment selon l'usage.
- Mécanisme interne : Si le mécanisme interne est bloqué, un démontage soigneux de la bouche d'extraction permet souvent de nettoyer les composants et de rétablir un fonctionnement normal.
- Inspection annuelle : Une inspection visuelle annuelle permet de détecter les signes d'usure prématurée de la cordelette et de son mécanisme.
- Remplacement préventif : Il est conseillé de remplacer la cordelette tous les 5 ans environ, en fonction de son usage et de son état. Un entretien préventif est bien plus économique que des réparations coûteuses en cas de panne.
Quand Faire Appel à un Professionnel ?
Pour les problèmes plus complexes, ou si vous n'êtes pas à l'aise avec les manipulations techniques, il est préférable de faire appel à un professionnel.
- Problèmes complexes : Des problèmes tels qu'un moteur défectueux, un dysfonctionnement électronique, ou un problème au niveau du système de régulation nécessitent l'expertise d'un technicien qualifié. Un diagnostic précis est alors essentiel pour une réparation efficace.
- Risque de dommages supplémentaires : Une intervention mal effectuée par un amateur peut endommager davantage le système, entraînant des coûts de réparation plus élevés.
Comparaison et Choix du Système de Ventilation
Le choix entre une VMC autoréglable et une VMC hygroréglable dépend de plusieurs facteurs, notamment le type de logement, les besoins spécifiques et le budget.
Performances et Coûts
- VMC Autoréglable : C'est la technologie la moins chère pour une VMC. Elle conserve toute sa pertinence en rénovation, particulièrement pour les logements anciens peu étanches. Cependant, elle reste moins performante techniquement que la ventilation hygroréglable. Les données techniques pour les VMC autoréglables ne sont pas toujours certifiées CSTB, ce qui peut rendre leur comparaison difficile. Les fabricants peuvent utiliser des méthodes de mesure sonore différentes (à 2 ou 3 mètres des bouches, par exemple). Les principaux acteurs du marché (Aldes, Atlantic, Unelvent) proposent des produits similaires, et le prix peut être un bon indicateur de choix.
- VMC Hygroréglable : Bien que plus coûteuse à l'achat, elle offre une meilleure gestion de l'air et des économies d'énergie significatives grâce à son adaptation aux besoins réels. Elle est obligatoire dans les constructions neuves.
Critères de Choix
- Logement neuf vs. Rénovation : Pour une construction neuve, la VMC hygroréglable est la seule option autorisée par la réglementation thermique. En rénovation, la VMC autoréglable peut être suffisante si le logement n'est pas destiné à une rénovation énergétique profonde.
- Budget : Si le budget est une contrainte majeure, la VMC autoréglable représente une solution économique.
- Performance énergétique : Pour optimiser la performance énergétique de votre logement, surtout après des travaux d'isolation ou de changement de fenêtres, la VMC hygroréglable est préférable.
- Confort acoustique : Les niveaux sonores peuvent varier entre les modèles. Il est conseillé de se renseigner sur les spécifications acoustiques avant de faire son choix.
Conclusion sur la Cordelette VMC
La cordelette VMC, malgré sa petite taille et sa simplicité apparente, joue un rôle crucial dans le bon fonctionnement et l'efficacité de votre système de ventilation. Qu'elle soit utilisée pour ajuster manuellement le débit d'air dans une bouche d'extraction hygroréglable ou autoréglable, ou qu'elle soit intégrée à des systèmes plus sophistiqués, elle offre un moyen de contrôler la ventilation au plus près de vos besoins. Une utilisation judicieuse, associée à un entretien régulier, permet d'optimiser la qualité de l'air intérieur, d'améliorer votre confort thermique et de réaliser des économies d'énergie substantielles. En comprenant son mécanisme et en adoptant les bonnes pratiques, vous assurez la longévité de votre système VMC et contribuez activement à un environnement intérieur plus sain.
