L'air que nous respirons, qu'il soit à l'intérieur de nos habitations ou dans des environnements climatisés, contient une quantité d'eau non négligeable sous forme gazeuse. Lorsque cet air chargé d'humidité traverse l'évaporateur d'un climatiseur, il se transforme en liquide. Ce liquide, appelé condensat, s'écoule le long de la batterie de l'appareil pour être collecté dans un bac prévu à cet effet. Dans la majorité des cas, ce condensat est évacué naturellement par gravité vers un réseau d'évacuation. Cependant, des situations techniques imposent l'utilisation de dispositifs plus sophistiqués pour assurer cette évacuation.
L'installation d'une pompe de relevage pour climatisation devient primordiale lorsque l'évacuation gravitaire des condensats n'est pas possible. Cette pompe sert à évacuer les condensats produits par le fluide frigorigène de l'appareil. Sans un système de relevage adéquat, ou en cas de dysfonctionnement de celui-ci, le climatiseur peut se mettre à fuir. Cela indique que le bac de récupération des condensats est plein, potentiellement obstrué par du calcaire ou de la poussière. Les fuites de condensat peuvent non seulement endommager l'appareil et le bâtiment, mais aussi poser des problèmes de santé, tels que le développement de moisissures dans l'air ambiant.

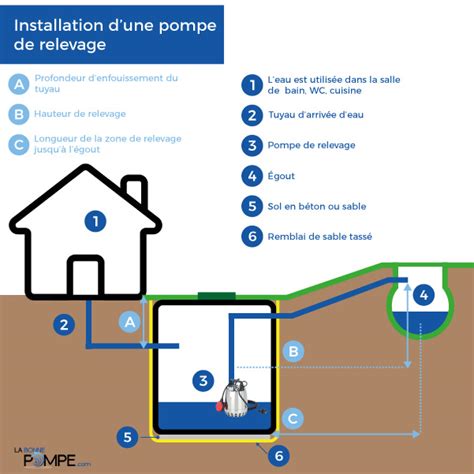

Le fonctionnement des climatiseurs repose sur un processus de condensation. Lors du refroidissement de l'air ambiant, l'humidité qu'il contient se transforme en gouttelettes d'eau. Ces gouttelettes s'accumulent dans le bac à condensats, et une fois un certain niveau atteint, une pompe de relevage entre en action. Elle aspire l'eau accumulée pour la refouler vers un circuit d'évacuation désigné.
Le marché propose une variété de pompes de relevage, chacune adaptée à des besoins et des configurations spécifiques.
Les pompes miniatures : Ces dispositifs sont généralement destinés aux systèmes de climatisation de puissance faible à moyenne, tels que les climatiseurs de type console, split, cassette, qu'ils soient domestiques ou tertiaires, pour des unités allant jusqu'à environ 20 kW. Elles sont souvent conçues pour être discrètes et silencieuses.
Les pompes à réservoir (ou pompes à tank) : Elles sont conçues pour les systèmes plus puissants, générant ainsi une quantité plus importante de condensats. Ces pompes sont également capables de traiter des condensats parfois plus agressifs, comme ceux produits par les chaudières à combustibles, qui sont plus acides, chauds et pollués par des substances issues du processus de combustion. La partie détection de ces pompes est intégrée dans un réservoir de grande taille fixé au bloc pompe.
Les pompes péristaltiques (ou pompe à galets) : Ce type de pompe fonctionne par compression d'un tuyau de petit diamètre à l'aide d'un galet tournant. Ce mécanisme assure que le fluide ne rentre pas en contact avec les composants extérieurs du circuit de circulation, ce qui les rend idéales pour les eaux dites chargées. De plus, lors de l'arrêt de la pompe, aucun retour de condensats n'est possible, les galets faisant office de clapet anti-retour. Ces pompes sont souvent non passantes, ce qui signifie qu'elles peuvent fonctionner même en présence de petites particules. Elles peuvent être montées au-dessus du bac à condensats car elles sont auto-amorçantes jusqu'à une certaine hauteur (par exemple, 3 mètres).
Les pompes pour vitrines réfrigérées : Ces pompes sont généralement à réservoir et adoptent une forme très plate afin de pouvoir être installées sous les rayons réfrigérés, qu'ils soient destinés à des produits frais ou congelés, dans les environnements commerciaux comme les supermarchés.
Le choix d'une pompe de relevage de condensat dépend donc intrinsèquement du système de climatisation dans lequel elle sera intégrée, ainsi que des caractéristiques spécifiques des condensats à évacuer.
Plusieurs éléments doivent être pris en compte pour sélectionner la pompe de relevage la plus appropriée à une installation de climatisation :
Le type d’appareil de climatisation : Le modèle de pompe doit être compatible avec le type de climatiseur, qu'il s'agisse d'une clim cassette, fixe, mobile, monobloc, murale, réversible ou split.
La puissance du climatiseur : La puissance frigorifique de la climatisation est directement proportionnelle à la quantité de condensats à évacuer. Il est donc nécessaire de connaître cette puissance pour dimensionner correctement la pompe et optimiser l'évacuation des condensats.
Le climat de la zone d’habitation : Dans les régions où le climat est humide, la production de condensats sera plus importante que dans les zones au climat sec. Le dimensionnement de la pompe de relevage doit tenir compte de cette spécificité géographique.
L'emplacement potentiel de l'installation : Différents emplacements sont envisageables pour installer la pompe. Elle peut être positionnée à l'intérieur de l'unité intérieure de climatisation, au-dessus, en dessous, ou à proximité immédiate de celle-ci.
Des fabricants spécialisés dans le confort sanitaire proposent des solutions innovantes pour le relevage des condensats. Par exemple, SFA propose une gamme de pompes pour climatisation :
La Sanicondens Clim Deco : Cette pompe de relevage est une solution compacte et prête à être installée. Elle se monte facilement grâce à un kit de fixation inclus et se distingue par son esthétique. Le système est équipé d'un protecteur thermique à réarmement automatique. Ce modèle est adapté aux climatiseurs jusqu'à 10 kW, avec un réservoir de 0,175 L et un débit de 15 L/h. Sa hauteur de refoulement atteint 6 mètres, et son niveau sonore est de seulement 23 dB(A).
La Sanicondens Clim Pack S : Il s'agit d'une solution complète, également prête à poser, dont l'installation est facilitée par la fourniture des accessoires de raccordement et de fixation. Elle se compose d'une goulotte intégrant une pompe miniature et un bloc de détection transparent, permettant de vérifier la présence d'impuretés pour un entretien aisé. Cette pompe convient aux climatiseurs d'une puissance maximale de 8 kW, assurant un débit de 9 L/h. Le refoulement vertical est de 6 mètres, et son niveau sonore est particulièrement bas, à 21 dB(A).
La Sanicondens Clim Mini S : Cette pompe est décrite comme discrète, compacte et silencieuse. Elle est adaptée aux climatiseurs d'une puissance de 8 kW et offre un débit de 9 L/h.
D'autres fabricants proposent également des blocs de détection à flotteur, comme GOTEC, avec des câbles de différentes longueurs, conçus pour s'intégrer avec leurs pompes. Ces blocs sont des composants essentiels du système de détection du niveau d'eau.
La question du placement des pompes de relevage est cruciale pour garantir leur bon fonctionnement et minimiser les nuisances sonores. Il est parfois envisagé de déporter ces pompes, par exemple dans les combles, afin de les éloigner des espaces de vie. Cependant, cette opération n'est pas toujours possible sans adaptations spécifiques.
Certaines pompes sont conçues comme des unités d'angle, où l'évacuation du bac de condensat vers la pompe se fait par gravité. Le flotteur intégré détecte alors un niveau d'eau suffisant pour déclencher la pompe. Il est normal que la pompe s'enclenche même lorsque le climatiseur est arrêté en mode froid, car la condensation continue de s'écouler le long de la batterie, remplissant le petit bac de la pompe.
Lors de l'installation dans des combles, il est impératif d'éviter que le moteur de la pompe ne touche le plafond ou des éléments de charpente, afin de prévenir la transmission des vibrations et la propagation du bruit. Une solution consiste à suspendre chaque pompe à la charpente à l'aide de fils, sans la fixer directement sur les bois, pour désolidariser l'appareil de la structure. Les branchements électriques doivent être réalisés de manière identique pour chaque unité intérieure.
Un problème récurrent rencontré avec les pompes de relevage est la "décharge négative", qui se produit lorsqu'il y a un siphonnage de la colonne d'eau dans le tube d'évacuation situé après la pompe. Ce phénomène entraîne un fonctionnement à sec de la pompe à chaque démarrage, car l'eau est aspirée hors du circuit par l'effet de siphon. Cela peut générer un bruit important et surtout provoquer une usure prématurée de la pompe, réduisant considérablement sa durée de vie. Ce problème survient lorsque l'extrémité du tube d'évacuation est positionnée à un niveau inférieur à celui du bloc pompe.
Pour remédier à cette situation, deux solutions principales sont envisageables :
Solution 1 : Relever la position du tube d'évacuation au-dessus du niveau du bloc pompe afin d'empêcher le phénomène de siphonnage.
Solution 2 : Installer un accessoire appelé "Stop Siphoning". Cet dispositif est conçu pour bloquer le phénomène de siphonnage et ainsi empêcher la pompe de se désamorcer.
Il est également crucial de vérifier qu'il n'y ait aucune prise d'air sur les raccords du tube d'aspiration (entre le bloc de détection et la pompe) et que le tube utilisé soit adapté en diamètre, conformément aux préconisations du fabricant.
Une pompe à condensat peut durer de nombreuses années si elle est correctement entretenue. Il est recommandé de faire appel à un professionnel pour une maintenance annuelle, voire plus fréquente si la pompe est exposée à un environnement chargé en substances ou particules (comme dans une boulangerie où la farine peut être présente dans l'air).
Lors du fonctionnement, il est normal que la pompe aspire de l'air pendant quelques secondes lors de sa première mise en marche, le temps que l'eau de condensats atteigne la pompe. Ce "pompage à sec" initial ne doit cependant pas se reproduire par la suite. Si un bruit de fonctionnement à sec se manifeste régulièrement, cela peut indiquer un problème de siphonnage ou une prise d'air.
Il est également conseillé de vérifier que la pompe et le tube de refoulement ne soient pas en contact avec des éléments potentiellement vibrants, qu'ils soient en plastique (comme une goulotte ou une partie de la structure du climatiseur) ou en métal (un rail, un montant, une tôle). Ces contacts peuvent amplifier les vibrations et générer des nuisances sonores.
Certains fabricants proposent des pompes sans entretien, qui ne possèdent pas de filtre d'aspiration. Leurs moyens de détection de niveau d'eau ne sont plus mécaniques mais basés sur une cellule infrarouge.
Il n'est pas rare d'entendre des déclenchements de pompe de relevage en pleine nuit, même lorsque les climatiseurs sont censés être à l'arrêt. Ce phénomène, parfois perçu comme un bourdonnement lointain, s'explique par le fait que la condensation continue de se former et de s'écouler. Le petit bac de la pompe se remplit, déclenchant ainsi son fonctionnement pour évacuer l'eau.
Pour atténuer ces bruits, des solutions d'isolation acoustique peuvent être envisagées. L'entourage de la pompe avec de la laine de verre, par exemple, peut contribuer à réduire la propagation du son. Une réflexion sur l'intégration acoustique des pompes lors de leur installation est donc une démarche judicieuse pour améliorer le confort des occupants.
L'installation de pompes de relevage, bien que nécessaire dans de nombreuses configurations de climatisation, demande une attention particulière quant au choix du matériel, à son emplacement, à sa maintenance et à la résolution des problèmes potentiels tels que le siphonnage. Une compréhension approfondie de ces aspects garantit un fonctionnement optimal et une longévité accrue des systèmes.
