La production d'eau chaude sanitaire (ECS) représente une part non négligeable de la consommation énergétique d'un foyer. Traditionnellement assurée par des chauffe-eau électriques, cette fonction peut désormais être accomplie de manière bien plus économique et écologique grâce au chauffe-eau thermodynamique. Parmi les différentes configurations existantes, le modèle "split" ou "bi-bloc" se distingue par son approche innovante, séparant la pompe à chaleur du ballon de stockage. Cet article explore en détail le fonctionnement, les avantages, les spécificités d'installation et les différences clés du chauffe-eau thermodynamique split.
Le Principe Fondamental du Chauffe-Eau Thermodynamique
Avant de plonger dans les spécificités du modèle split, il est essentiel de comprendre le principe général d'un chauffe-eau thermodynamique (CET). Contrairement à un chauffe-eau électrique classique qui utilise directement une résistance pour chauffer l'eau, le CET intègre une pompe à chaleur (PAC). Cette pompe à chaleur capte les calories présentes dans l'air ambiant ou l'air extérieur, les élève en température grâce à un cycle thermodynamique, puis les transfère à l'eau contenue dans le ballon de stockage via un échangeur thermique.
Le cœur de ce processus repose sur un fluide frigorigène circulant dans un circuit fermé. Ce fluide, en passant d'un état liquide à gazeux, absorbe la chaleur de l'air. Ensuite, un compresseur augmente la pression et donc la température de ce gaz. La chaleur ainsi générée est ensuite cédée à l'eau du ballon. Ce mécanisme permet de produire de l'eau chaude en consommant une quantité d'électricité significativement moindre par rapport à un chauffe-eau électrique. En effet, pour chaque kilowattheure (kWh) d'électricité consommé, un CET peut restituer entre 3 et 4 kWh de chaleur, ce qui se traduit par des économies d'énergie pouvant atteindre 70 %.
Le Chauffe-Eau Thermodynamique Split : Une Conception Distinctive
Le chauffe-eau thermodynamique split, également appelé "bi-bloc", se caractérise par la séparation de ses deux composants principaux : la pompe à chaleur et le ballon d'eau chaude.
- Le module extérieur (la pompe à chaleur) : Installé à l'extérieur de l'habitation, ce module est conçu pour capter les calories présentes dans l'air extérieur. Il intègre les éléments clés de la pompe à chaleur tels que le compresseur, l'échangeur de chaleur et le ventilateur. Cette unité est reliée au ballon par une liaison frigorifique.
- Le module intérieur (le ballon d'eau chaude) : Ce ballon, qui stocke l'eau chaude sanitaire, est installé à l'intérieur du logement. Il reçoit la chaleur transmise par la pompe à chaleur extérieure.
Cette configuration "split" présente des avantages notables, notamment en termes de flexibilité d'installation et de gestion de l'espace intérieur.

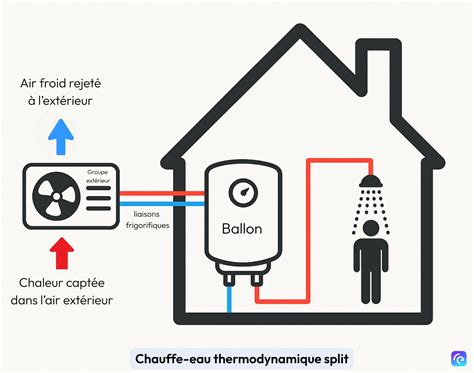

Fonctionnement Détaillé du Chauffe-Eau Thermodynamique Split
Le fonctionnement du CET split repose sur la combinaison de ces deux modules :
- Captation des calories extérieures : Le ventilateur de l'unité extérieure aspire l'air ambiant extérieur. Les calories présentes dans cet air sont alors captées par un échangeur.
- Élévation de température du fluide frigorigène : Dans l'échangeur, le fluide frigorigène absorbe ces calories et passe de l'état liquide à gazeux.
- Compression et surchauffe : Le gaz frigorigène est ensuite acheminé vers le compresseur, situé dans l'unité extérieure, qui augmente sa pression et sa température.
- Transfert de chaleur à l'eau : Le gaz chaud circule ensuite via la liaison frigorifique jusqu'au ballon intérieur. Dans le ballon, un second échangeur thermique permet de transférer la chaleur du fluide frigorigène à l'eau contenue dans la cuve. Le fluide frigorigène se condense alors, redevenant liquide, et le cycle recommence.
- Production d'eau chaude sanitaire : L'eau chauffée est stockée dans le ballon, prête à être consommée.
Par ailleurs, le module intérieur du CET split peut également être équipé d'une résistance électrique d'appoint. Cette résistance prend le relais lorsque la demande en eau chaude est exceptionnellement élevée (par exemple, lors de l'arrivée d'invités) ou lorsque les conditions extérieures sont très défavorables à la pompe à chaleur. Il est toutefois crucial de configurer l'utilisation de cet appoint électrique avec parcimonie pour maximiser les économies d'énergie.

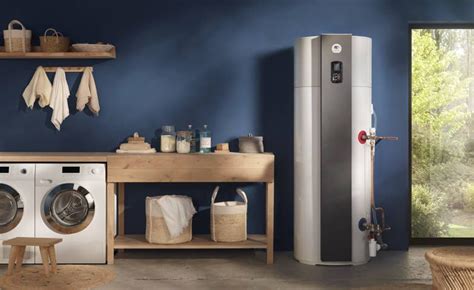

Différences Clés : Split vs. Monobloc
La principale distinction entre un chauffe-eau thermodynamique split et un chauffe-eau thermodynamique monobloc réside dans l'intégration des composants.
- Monobloc : Tous les éléments (pompe à chaleur et ballon) sont regroupés dans une seule unité. Ces appareils peuvent fonctionner sur l'air ambiant (en captant l'air de la pièce où ils sont installés) ou sur l'air extérieur (via des gaines). L'installation d'un CET monobloc sur air ambiant nécessite une pièce non chauffée, d'un volume suffisant, et idéalement bien ventilée, pour éviter de "vider" la chaleur de la pièce de vie. Le fluide frigorigène peut rester liquide jusqu'à -5°C.
- Split (Bi-bloc) : Comme décrit précédemment, la pompe à chaleur est séparée du ballon. La PAC est installée à l'extérieur, tandis que le ballon se trouve à l'intérieur. Cette séparation offre une plus grande flexibilité d'installation et permet de placer le ballon dans des espaces plus restreints, tout en conservant une unité de chauffe performante à l'extérieur.
Le choix entre un modèle split et monobloc dépendra de plusieurs facteurs, notamment la configuration de l'habitation, la présence d'une pièce adaptée pour un monobloc, et les préférences en matière d'esthétique et d'encombrement.
Avantages Économiques et Écologiques
L'adoption d'un chauffe-eau thermodynamique split offre des avantages considérables :
- Économies d'énergie substantielles : Grâce à son fonctionnement basé sur les calories de l'air, le CET split réduit la consommation d'électricité de manière significative, jusqu'à 70 % par rapport à un chauffe-eau électrique classique. Cela se traduit par une diminution notable des factures d'énergie. Le Coefficient de Performance (COP) du système, qui mesure le rapport entre l'énergie thermique produite et l'énergie électrique consommée, est un indicateur clé de cette efficacité. Un COP de 3, par exemple, signifie que l'appareil produit 3 kWh de chaleur pour 1 kWh d'électricité consommé.
- Impact environnemental réduit : Le CET split utilise une source d'énergie renouvelable et inépuisable : l'air. Les émissions de gaz à effet de serre sont considérablement réduites, contribuant à la protection de l'environnement. Il rejette notamment 10 fois moins de CO2 qu'un chauffe-eau classique.
- Indépendance énergétique accrue : En réduisant la dépendance aux énergies fossiles, le CET split contribue à une meilleure maîtrise des coûts énergétiques à long terme.
- Longévité et rentabilité : Avec une durée de vie moyenne de 15 à 20 ans, un chauffe-eau thermodynamique split est un investissement rapidement rentabilisé grâce aux économies réalisées. Le coût initial, bien que plus élevé qu'un chauffe-eau électrique (généralement entre 2 000 et 5 000 euros, pose comprise), est amorti en 4 à 6 ans.
Critères Techniques et Installation
Pour garantir un fonctionnement optimal et maximiser les économies, plusieurs critères techniques et d'installation sont à considérer pour un chauffe-eau thermodynamique split :
- Emplacement du ballon intérieur : Le ballon doit être installé dans une pièce hors gel, idéalement dans un espace non chauffé comme un garage, une cave ou un sous-sol. Il est déconseillé de l'installer dans une pièce de vie pour éviter toute nuisance sonore potentielle et pour ne pas "voler" la chaleur de cette pièce.

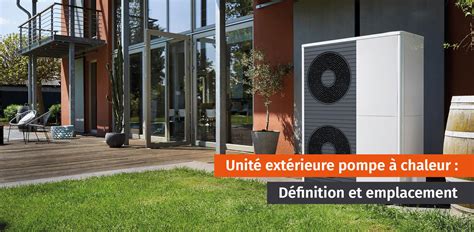

- Emplacement de l'unité extérieure : L'unité extérieure doit être placée dans un endroit bien ventilé, à l'abri des vents violents et des intempéries. Il est recommandé de la positionner à l'écart de la terrasse et de l'entrée pour des raisons esthétiques. L'orientation est également un facteur : une exposition au nord peut ralentir le dégivrage en hiver. L'unité extérieure doit être facilement accessible pour l'entretien.
- Liaison frigorifique : La liaison frigorifique relie l'unité extérieure au ballon intérieur. Sa longueur peut varier selon les modèles (certains allant jusqu'à 20 mètres, comme le modèle Yutampo de Hitachi, offrant une grande flexibilité d'installation). Une installation correcte et étanche est primordiale.
- Qualité de l'eau : La dureté de l'eau peut entraîner de la corrosion dans le ballon. L'installation d'anodes sacrificielles protège la cuve contre ce risque. Un entretien régulier, notamment le contrôle de ces anodes, est nécessaire. La dureté de l'eau se mesure par la quantité de sels de calcium et de magnésium.
- Temps de chauffe : Un ballon standard met environ 8 heures pour chauffer l'eau. Certains modèles peuvent être plus rapides, notamment en mode "Boost" grâce à l'appoint électrique.
- Isolation : L'isolation intérieure de l'appareil, souvent en mousse de polyuréthane, contribue à limiter les déperditions de chaleur.
Pourquoi et Comment INSTALLER un CHAUFFE-EAU Thermodynamique - Ma Maison Conteneur #20
Couplage avec d'autres Systèmes
Le chauffe-eau thermodynamique split peut être optimisé par son couplage avec d'autres systèmes :
- VMC (Ventilation Mécanique Contrôlée) : Coupler un CET split avec une VMC, particulièrement une VMC double flux, permet de récupérer les calories de l'air extrait du logement. Cette combinaison, appelée "chauffe-eau thermodynamique sur air extrait", améliore le coefficient de performance (COP) du système et accroît les économies d'énergie. Il est important de noter que les VMC simple flux permanentes ne sont pas éligibles aux aides financières.
- Systèmes Solaires Thermiques et Photovoltaïques : Certains modèles de CET split sont conçus pour fonctionner en bi-mode avec une installation solaire thermique, priorisant l'utilisation de l'énergie solaire lorsque disponible. Ils peuvent également exploiter l'énergie autoproduite par des panneaux photovoltaïques, offrant une solution encore plus économique et écologique.
Normes, Aides Financières et Choix du Modèle
Pour garantir la performance, la sécurité et l'éligibilité aux aides financières, il est impératif de choisir un appareil conforme aux normes en vigueur (comme la RT 2012 et la RE 2020).
De nombreuses aides de l'État sont disponibles pour financer l'achat et l'installation d'un chauffe-eau thermodynamique split, telles que MaPrimeRénov', la TVA à taux réduit de 5,5 %, l'éco-prêt à taux zéro (éco-PTZ) et les primes CEE (Certificats d'Économies d'Énergie).
Le marché propose une large gamme de modèles de différentes marques reconnues (Atlantic, Hitachi, Ariston, Thermor, Viessmann, Bosch). Les volumes varient (de 100 L à 300 L et plus) pour s'adapter aux besoins des foyers, qu'ils soient de 2 personnes ou des familles nombreuses. Le prix d'un modèle split peut être légèrement inférieur à celui d'un modèle compact, mais il est essentiel de considérer le COP et la durée de vie pour évaluer la rentabilité globale.
Entretien et Maintenance
Un entretien annuel par un professionnel qualifié est recommandé pour assurer le bon fonctionnement et la longévité du chauffe-eau thermodynamique split. Cet entretien comprend généralement la vérification de l'étanchéité des circuits, le nettoyage des filtres, le contrôle de l'échangeur de la pompe à chaleur, et la vérification de l'anode. Le niveau sonore d'un CET split bien installé se situe généralement entre 40 et 50 décibels, comparable à celui d'un réfrigérateur.
Conclusion
Le chauffe-eau thermodynamique split représente une solution de production d'eau chaude sanitaire à la fois performante, économique et écologique. Sa conception bi-bloc offre une flexibilité d'installation appréciable, permettant de concilier les contraintes d'espace intérieur avec l'efficacité d'une pompe à chaleur extérieure. En tirant parti des calories gratuites de l'air, il offre des économies d'énergie substantielles et contribue à réduire l'empreinte carbone des ménages, s'affirmant ainsi comme un choix judicieux pour la rénovation énergétique et la construction de logements durables.
