L'utilisation du bois comme source d'énergie pour le chauffage et la production d'eau chaude sanitaire (ECS) présente de nombreux avantages, notamment économiques, écologiques et de disponibilité locale. Cependant, la gestion de la température et l'optimisation de la combustion du bois, particulièrement avec les chaudières à bûches, nécessitent souvent l'intégration d'un élément clé : le ballon tampon. Ce dispositif, lorsqu'il est couplé à une chaudière bois, joue un rôle crucial dans le stockage de la chaleur produite et sa restitution contrôlée, améliorant ainsi le confort thermique du logement et réduisant la consommation de combustible. La production d'eau chaude sanitaire peut être directement intégrée à ce système, transformant un simple ballon tampon en un "tampon mixte", offrant ainsi une double fonctionnalité.
Le principe de fonctionnement d'une chaudière bois pour la production d'eau chaude est relativement simple. Le bois de chauffage, qu'il s'agisse de bûches entières, compressées, de granulés ou de plaquettes, est brûlé dans la chambre de combustion de la chaudière. La chaleur générée par cette combustion est ensuite transférée à l'eau qui circule dans le circuit de la chaudière. C'est là qu'intervient le ballon tampon.

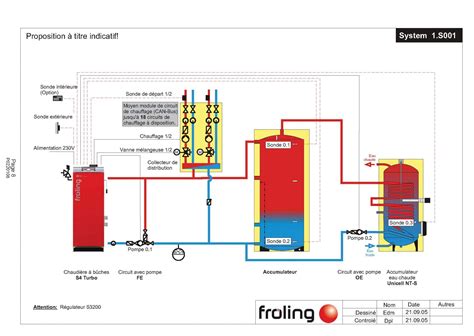

Un ballon tampon est, dans sa conception la plus basique, un réservoir conçu pour stocker la chaleur produite par la chaudière. Il agit comme un accumulateur thermique, permettant de restituer cette chaleur au système de chauffage lorsque la chaudière n'est pas en fonctionnement, ou lorsque sa production dépasse la demande immédiate. L'eau chauffée par la chaudière est transférée dans le ballon tampon via un circulateur, souvent appelé groupe de charge. Les chaudières à bois bûches, en raison de leur incapacité à moduler précisément leur puissance de combustion, nécessitent impérativement l'installation d'un ballon tampon. Cette contrainte technique assure une combustion plus efficace et évite les surchauffes ou les cycles de fonctionnement trop courts. D'autres types de chaudières, comme certaines chaudières à granulés (par exemple, les modèles ÖkoFEN), sont conçues pour gérer la chaleur de manière plus autonome et ne requièrent pas toujours un ballon tampon dédié.
Le ballon tampon se positionne stratégiquement entre la chaudière et le circuit de chauffage, servant de tampon entre la production de chaleur et la consommation. Il régule constamment la température de l'eau, contribuant ainsi à réduire la consommation de bois et à stabiliser la température ambiante du logement. La capacité du ballon tampon doit être dimensionnée en fonction de la puissance de la chaudière et des besoins de chauffage du logement. Un ratio couramment évoqué pour les chaudières à bûches est d'environ 12 litres de volume tampon par litre de bois de combustion.

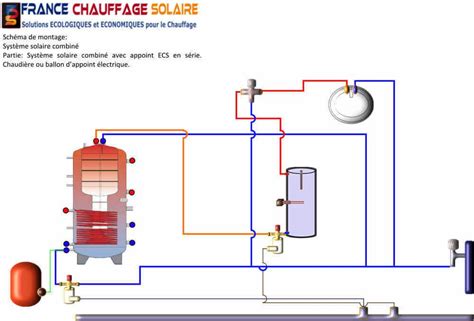

L'une des applications les plus intéressantes du ballon tampon est sa capacité à intégrer la production d'eau chaude sanitaire (ECS). Lorsque le ballon tampon est équipé pour chauffer directement l'eau destinée à la consommation (douche, robinets, etc.), on parle de "tampon mixte". Cette configuration offre une solution tout-en-un, combinant le stockage de la chaleur pour le chauffage central et la production d'eau chaude.
Il existe plusieurs technologies pour la production d'ECS au sein d'un ballon tampon mixte. Les ballons peuvent être dotés d'un serpentin en inox, qui agit comme un échangeur de chaleur, ou d'un échangeur à plaques. Ces dispositifs permettent de chauffer l'eau sanitaire soit de manière instantanée, soit en accumulant une réserve d'eau chaude. La grande majorité des ballons tampons avec production d'ECS peuvent également être couplés à des systèmes solaires thermiques. Dans ce cas, les panneaux solaires captent la chaleur du soleil pour réchauffer un liquide caloporteur, qui à son tour transmet cette chaleur à l'eau du ballon. Si l'ensoleillement est insuffisant, la chaudière à bois prend le relais automatiquement pour assurer la production d'ECS.
Le fonctionnement d'un ballon tampon mixte implique que la chaudière charge le ballon avec du bois. La chaleur produite est transmise à l'eau du circuit de la chaudière, puis, via un échangeur, réchauffe l'eau stockée dans le ballon tampon, qui peut être destinée au chauffage ou à l'ECS. Une pompe fait circuler l'eau du circuit dans l'échangeur pour la réchauffer.
Une autre approche pour la production d'ECS avec une chaudière bois consiste à utiliser un ballon sanitaire classique qui est alimenté par le ballon tampon simple relié à la chaudière. Dans ce scénario, le ballon tampon assure le stockage de la chaleur pour le chauffage, et cette chaleur est ensuite transférée au ballon sanitaire dédié à l'ECS. Il est souvent conseillé de prévoir un système d'appoint (résistance électrique, autre chaudière) pour garantir la disponibilité d'eau chaude même lorsque la chaudière bois n'est pas en fonctionnement.
L'intégration d'un ballon tampon mixte dans une installation de chauffage existante peut parfois sembler complexe, particulièrement pour les novices. Les schémas de raccordement peuvent varier en fonction de la configuration spécifique de l'installation, du type de chaudière et du ballon tampon utilisé.
Dans le cas d'une installation combinant une chaudière à bois et une chaudière au gaz, l'objectif est souvent d'utiliser le surplus d'énergie produit par la chaudière bois pour chauffer l'eau sanitaire, évitant ainsi de surchauffer le logement. Un utilisateur décrivait son projet d'installer un chauffe-eau mixte (bois et électrique) de 200 litres de marque De Dietrich. Les raccordements sur ce type d'appareil présentent généralement des entrées/sorties de gros diamètre (environ 40 mm) sur les côtés, une sortie en partie haute (14/16 mm) et deux sorties/entrées en partie basse, dont une est bouchée.
Le raccordement hydraulique est une étape cruciale. Il faut déterminer si le ballon mixte doit être raccordé avant ou après le circulateur du circuit de chauffage. La présence d'un clapet anti-retour peut également être nécessaire pour éviter les flux d'eau indésirables et garantir le bon fonctionnement du système. Il est également important de gérer les interactions entre les différentes chaudières. Par exemple, si une chaudière au gaz et une chaudière bois coexistent, il faut s'assurer que la chaudière au gaz ne fonctionne pas si les vannes de la chaudière bois ne sont pas fermées, afin d'éviter que le chauffage ne passe par la chaudière bois de manière non désirée.
La régulation de la température est un autre aspect fondamental. L'utilisation d'une vanne 3 voies motorisée, pilotée par un régulateur, permet de moduler la température de départ du circuit de chauffage, en envoyant uniquement le strict minimum nécessaire aux radiateurs. Cela permet d'économiser l'énergie stockée dans le ballon tampon. Lorsque le ballon atteint un niveau bas de température (par exemple, 45°C), un contact de relève peut se fermer, donnant l'ordre au brûleur de démarrer, assurant ainsi une continuité de la production de chaleur.
Pour une utilisation optimale d'un système bois avec ballon tampon, plusieurs points sont à considérer :
Un ballon tampon de 2000 litres, par exemple, peut stocker une quantité significative d'énergie, mais sa capacité effective à chauffer une maison de 180 m² pendant une nuit dépendra de nombreux facteurs, notamment la température de l'eau stockée, le volume réellement disponible pour le chauffage (en tenant compte de l'ECS), et les déperditions du bâtiment.
Le coût d'un ballon tampon varie en fonction de sa capacité et de sa technologie. Un ballon tampon simple pour le chauffage peut coûter environ 1 000 € HT, tandis qu'un ballon mixte avec production d'ECS peut atteindre 3 000 € HT. Les ballons tampons eux-mêmes ne sont généralement pas éligibles aux aides financières pour la rénovation énergétique. Cependant, l'installation d'une chaudière à bois avec ballon tampon peut bénéficier de dispositifs d'aide tels que MaPrimeRénov', la prime de conversion chaudière des Certificats d'Économie d'Énergie (CEE), les subventions de l'ANAH, l'éco-prêt à taux zéro, et une TVA réduite à 5,5% pour les travaux de rénovation énergétique.
Il est important de noter que le dimensionnement du ballon tampon doit être adapté à la puissance de la chaudière et à la surface à chauffer. L'isolation du ballon est également un critère essentiel pour minimiser les pertes de chaleur. Les ballons sont généralement fabriqués en acier ou en acier inoxydable, et il est conseillé de choisir des marques reconnues pour leur qualité et leur service après-vente.
En résumé, l'intégration d'un ballon tampon, qu'il soit simple ou mixte, est une solution performante pour optimiser la production d'eau chaude sanitaire et de chauffage à partir d'une chaudière bois. Cette approche permet de transformer une énergie locale et écologique en un système de confort thermique fiable et économique, à condition que l'installation soit correctement dimensionnée, raccordée et entretenue. La complexité du raccordement peut nécessiter l'intervention d'un professionnel pour garantir la sécurité et l'efficacité du système.
Concernant le "BALLON SANITAIRE MIXTE IDE 75 Litres", il s'agit d'une solution compacte conçue pour la production d'eau chaude sanitaire. En période de chauffage, il fonctionne comme un ballon tampon pour l'ECS, avec une capacité de 75 litres, suffisant pour un couple. En dehors des périodes de chauffage, il se comporte comme un cumulus classique, grâce à une résistance électrique intégrée et une anode active anti-corrosion. Sa température de réglage peut atteindre 65°C. Ce type de ballon est garanti 5 ans pour le réservoir et 2 ans pour les autres pièces. Ses caractéristiques techniques indiquent une puissance durable de 2,4 kW, une capacité de production de 450 litres par heure, et une puissance de crête de 125 litres dans les 10 premières minutes. Le temps de préchauffage de 16°C à 65°C est d'environ 1,9 heures. L'isolation thermique est excellente (Classe C), et il pèse 39 kg. Ce produit est souvent proposé en version murale, avec un élément de fixation inclus.
