Démontage de l'embrayage du compresseur de climatisation : Un guide détaillé

Le système de climatisation de votre véhicule est essentiel pour un confort optimal, surtout par temps chaud. Au cœur de ce système se trouve le compresseur, responsable de la circulation du réfrigérant. L'embrayage du compresseur est un composant clé qui permet d'activer et de désactiver le compresseur selon les besoins. Si cet embrayage présente un dysfonctionnement, cela peut entraîner une perte de capacité de refroidissement. Ce guide vous expliquera en détail comment démonter l'embrayage du compresseur de climatisation, en tenant compte des différentes références de compresseurs et de la faisabilité pour un débutant.

Identifier la bonne référence de compresseur et d'embrayage

L'une des premières étapes, et souvent une source de confusion, est d'identifier la référence exacte du compresseur et de son embrayage. Il est crucial de noter qu'il existe plusieurs références pour les compresseurs, et par conséquent, autant, voire plus, pour les embrayages correspondants. Cette diversité s'explique par les variations entre les modèles de véhicules, les années de fabrication et même les équipements d'origine installés par les constructeurs.

Pour trouver la référence correcte, plusieurs méthodes s'offrent à vous. La première consiste à consulter le manuel d'entretien de votre véhicule. Si ce n'est pas concluant, vous pouvez vous tourner vers des bases de données en ligne spécialisées, souvent appelées "Service Box" ou des portails similaires, qui permettent de rechercher des pièces à l'aide du numéro d'identification du véhicule (VIN). Cependant, comme certains utilisateurs l'ont constaté, ces plateformes peuvent parfois être déroutantes avec une multitude de références proposées, même en utilisant le VIN.

Une autre approche consiste à inspecter visuellement le compresseur lui-même. Souvent, une plaque signalétique est apposée directement sur le corps du compresseur, portant des numéros de référence gravés ou imprimés. Il est important de noter que ces numéros peuvent être difficiles à lire en raison de l'encrassement ou de l'emplacement du compresseur dans le compartiment moteur. Si vous avez accès à un véhicule identique, comparer les références peut également être une solution.

Dans certains cas, il peut être nécessaire de contacter un concessionnaire ou un spécialiste des pièces automobiles. En leur fournissant les informations de votre véhicule (marque, modèle, année, moteur) et, si possible, des photos du compresseur actuel, ils pourront vous aider à identifier la pièce exacte.

La référence spécifique de l'embrayage mentionnée dans les informations fournies est le 6453JC. Il est important de souligner que cette référence peut être spécifique à un modèle ou une marque particulière, et ne doit pas être considérée comme universelle. Le coût indiqué, 425,60€ chez Peugeot, suggère qu'il s'agit d'une pièce d'origine et potentiellement coûteuse.

Évaluation de la faisabilité pour un débutant

La question de savoir si le remplacement de l'embrayage du compresseur est réalisable pour un débutant est légitime. La réponse courte est : oui, tout est faisable, mais cela dépend de votre niveau de confiance et de vos compétences mécaniques.

Le remplacement de l'embrayage seul est généralement considéré comme une opération plus simple que le remplacement complet du compresseur. En effet, l'embrayage est un composant externe qui peut souvent être accédé et remplacé sans avoir à retirer l'ensemble du compresseur du véhicule. Les informations fournies confirment cette facilité : "Donc je confirme, l'embrayage est très simple à remplacer. Tu n'as même pas besoin d'arrache roulement." Cette affirmation est particulièrement encourageante, car un arrache-roulement est un outil spécialisé qui peut être coûteux et intimidant pour un novice.

Cependant, il est crucial de comprendre que "simple" ne signifie pas "sans effort" ou "sans risque". Le temps le plus long dans cette réparation est souvent consacré à la préparation. Cela implique :

• L'accès au compresseur : Selon la configuration du compartiment moteur, l'accès au compresseur peut être limité, nécessitant le démontage d'autres composants (cache moteur, durites, autres courroies, etc.).
• La gestion du système de climatisation : Avant toute intervention sur le compresseur, il est impératif de s'assurer que le système de climatisation a été correctement vidangé de son réfrigérant par un professionnel. Le réfrigérant est sous pression et peut être dangereux s'il est libéré dans l'atmosphère.
• Le démontage de la courroie d'accessoire : Comme nous le verrons plus en détail, le retrait de la courroie d'accessoire est une étape nécessaire, et elle comporte ses propres risques si elle n'est pas effectuée correctement.
• Le remontage : Un remontage précis est essentiel pour garantir le bon fonctionnement du système et éviter d'endommager de nouvelles pièces.

Si vous êtes débutant, il est fortement recommandé de regarder des tutoriels vidéo spécifiques à votre modèle de véhicule, de lire attentivement le manuel d'entretien, et de vous assurer d'avoir les outils appropriés avant de commencer. Si vous avez le moindre doute sur une étape, il est préférable de demander l'aide d'un mécanicien expérimenté.

Démontage de la courroie d'accessoire : Risques et précautions

Le démontage de la courroie d'accessoire est une étape incontournable pour accéder à l'embrayage du compresseur dans la plupart des cas. Cette courroie entraîne plusieurs périphériques du moteur, tels que l'alternateur, la pompe de direction assistée, la pompe à eau et, bien sûr, le compresseur de climatisation.

Pourquoi faut-il démonter la courroie d'accessoire ?

La courroie d'accessoire est généralement tendue par un galet tendeur. Pour retirer la courroie, il faut actionner ce galet tendeur pour le décharger et ainsi pouvoir libérer la courroie. Si vous essayez de démonter l'embrayage sans retirer la courroie, vous risquez non seulement de ne pas pouvoir accéder correctement à la pièce, mais aussi de provoquer des dommages importants au compresseur ou à l'embrayage lui-même, voire à d'autres composants du moteur.

Est-ce risqué ?

Oui, le démontage de la courroie d'accessoire comporte des risques s'il n'est pas effectué avec précaution :

• Dommages au galet tendeur : Le galet tendeur est souvent actionné par un mécanisme à ressort. Une manipulation brusque ou incorrecte peut endommager le ressort ou le mécanisme, rendant le galet inopérant. Un galet tendeur défectueux peut entraîner une usure prématurée de la courroie ou un desserrage de celle-ci en cours de fonctionnement, ce qui peut causer des problèmes majeurs.
• Dommages à la courroie : Une courroie d'accessoire endommagée (fissures, effilochage) doit être remplacée. Si vous la remontez alors qu'elle est usée, elle pourrait casser en cours de route, arrêtant ainsi le fonctionnement de tous les périphériques qu'elle entraîne.
• Mauvais remontage : Si la courroie n'est pas correctement positionnée sur toutes les poulies lors du remontage, elle peut sortir de sa piste, ce qui peut endommager la courroie, les poulies, ou d'autres composants à proximité. Dans les cas extrêmes, une courroie mal positionnée peut se coincer et entraîner l'arrêt brutal du moteur, provoquant des dégâts importants.
• Risque de blessure : Bien que le moteur soit arrêté, il est important de se rappeler que certaines pièces peuvent être chaudes. De plus, la tension exercée par le ressort du galet tendeur peut être surprenante. Il faut porter des lunettes de protection pour éviter tout risque lié à des débris.

Précautions à prendre :

1. Identifier le galet tendeur : Repérez le galet tendeur sur le trajet de la courroie. Il est souvent muni d'un écrou central et d'une empreinte (carrée ou hexagonale) pour y insérer une clé.
2. Utiliser le bon outil : Utilisez une clé de la bonne taille pour actionner le galet tendeur. Il est parfois nécessaire d'utiliser une clé à cliquet avec une rallonge.
3. Actionner doucement : Actionnez le galet tendeur dans le sens indiqué pour détendre la courroie. Maintenez-le dans cette position pendant que vous retirez la courroie.
4. Observer le chemin de la courroie : Avant de retirer complètement la courroie, prenez une photo ou dessinez le trajet de la courroie sur toutes les poulies. Cela vous aidera grandement lors du remontage.
5. Inspecter la courroie : Une fois retirée, inspectez la courroie pour détecter tout signe d'usure (fissures, effilochage, craquelures). Si elle est usée, il est fortement recommandé de la remplacer par une neuve.
6. Inspecter le galet tendeur : Profitez-en pour vérifier le bon état du galet tendeur. Faites-le tourner à la main : il ne doit pas faire de bruit suspect ni présenter de jeu excessif.
7. Remontage méticuleux : Lors du remontage, positionnez la courroie en suivant votre schéma ou photo. Actionnez à nouveau le galet tendeur pour la tendre et assurez-vous qu'elle est bien en place sur toutes les poulies. Relâchez doucement le galet tendeur. Vérifiez une dernière fois que la courroie est bien centrée sur chaque poulie.

Il est à noter que certains véhicules plus anciens peuvent ne pas avoir de galet tendeur automatique et nécessiter un réglage manuel de la tension de la courroie.

Étapes générales pour le démontage de l'embrayage du compresseur

Bien que les détails précis puissent varier selon le modèle de véhicule, voici les étapes générales pour démonter l'embrayage du compresseur de climatisation :

1. Sécurité avant tout :

   • Assurez-vous que le moteur est froid.
   • Débranchez la batterie (borne négative en premier) pour éviter tout court-circuit.
   • Portez des lunettes de sécurité et des gants.
   • Si le système de climatisation n'a pas été vérifié, assurez-vous qu'il a été purgé de son réfrigérant par un professionnel.

2. Accès au compresseur :

   • Retirez tout cache moteur ou composant qui gêne l'accès au compresseur.

3. Retrait de la courroie d'accessoire :

   • Suivez les instructions détaillées dans la section précédente pour retirer la courroie d'accessoire à l'aide du galet tendeur.

4. Accès à l'embrayage :

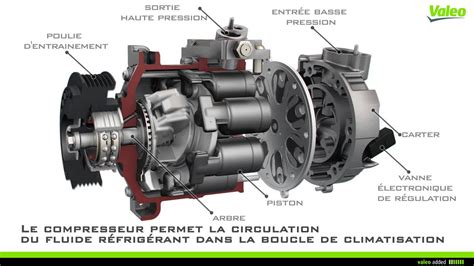

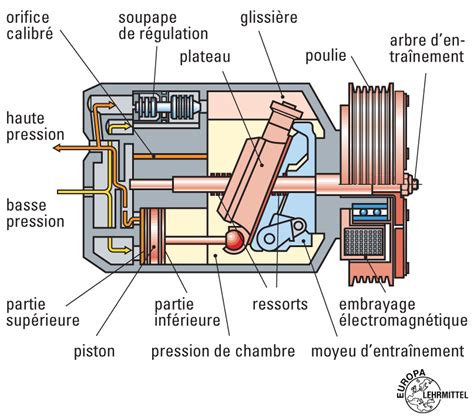

   • L'embrayage du compresseur est généralement composé de plusieurs parties : la poulie, la plaque d'embrayage et parfois une bobine magnétique.
   • La poulie tourne librement sur le compresseur lorsque l'embrayage n'est pas activé. L'embrayage est ce qui engage la poulie au vilebrequin du compresseur.
   • Pour accéder à la plaque d'embrayage, vous devrez généralement retirer la poulie. Celle-ci est souvent fixée par un écrou central. Il peut être nécessaire de bloquer la poulie pour empêcher le compresseur de tourner pendant que vous dévissez cet écrou. Des outils spécifiques existent pour cela, ou vous pourriez avoir besoin de caler le moteur.
   • Une fois la poulie retirée, vous aurez accès à la plaque d'embrayage, qui est généralement fixée par plusieurs vis.

5. Démontage de la plaque d'embrayage :

   • Dévissez les vis qui maintiennent la plaque d'embrayage sur le nez du compresseur. Notez leur emplacement exact si elles sont de longueurs différentes.
   • Retirez délicatement la plaque d'embrayage. Il peut y avoir un roulement sous cette plaque.

6. Démontage de la poulie (si nécessaire) :

   • Si le roulement de la poulie est défectueux, il faudra le remplacer. La poulie peut être fixée à l'axe du compresseur par une clavette. Retirez l'écrou central et tirez la poulie. Un arrache-moyeu peut être nécessaire si la poulie est grippée.

7. Remplacement des pièces :

   • Remplacez la plaque d'embrayage et, si nécessaire, le roulement de la poulie. Assurez-vous que les nouvelles pièces sont identiques aux anciennes.

8. Remontage :

   • Inversez les étapes de démontage.
   • Remontez la plaque d'embrayage, en vous assurant qu'elle est correctement alignée.
   • Remontez la poulie et serrez l'écrou central au couple spécifié par le constructeur.
   • Remontez la courroie d'accessoire, en vous assurant qu'elle est correctement tendue.
   • Reconnectez la batterie.

9. Test :

   • Démarrez le moteur et vérifiez que la courroie tourne correctement.
   • Activez le système de climatisation et écoutez si l'embrayage du compresseur s'engage sans bruit anormal.

Considérations supplémentaires et dépannage

• Diagnostic de la panne : Il est essentiel de s'assurer que le problème provient bien de l'embrayage avant de procéder au démontage. Une panne peut être due à un compresseur défectueux, un manque de réfrigérant, un problème électrique (fusible, relais, capteur), ou un embrayage défectueux. Un diagnostic précis permet d'éviter des dépenses inutiles. Parfois, le problème n'est pas le compresseur lui-même, mais juste l'embrayage.
• Les "codes secrets" et le VIN : La mention "Pourquoi ne faut-il pas mettre le 'Vin' à la vue de tous ?" fait référence à la protection des données personnelles. Le VIN (Vehicle Identification Number) est un identifiant unique de votre véhicule qui peut contenir des informations sensibles. Il est donc conseillé de ne pas le divulguer publiquement sur des forums ou des sites non sécurisés.
• Les "témoins de connexion" (cookies) : La mention des cookies est une information légale standard sur la plupart des sites web, indiquant que le site utilise ces petits fichiers pour améliorer l'expérience utilisateur ou à des fins d'analyse. Cela n'a pas d'impact direct sur le démontage mécanique, mais fait partie de l'environnement numérique dans lequel vous recherchez des informations.
• Les couleurs de carte grise : La discussion sur les couleurs des cartes grises ("gris clair" vs "beige clair", "gris cendré") illustre une particularité administrative. Les nuances de couleur peuvent être enregistrées de manière indicative sur les nouvelles cartes grises, alors que les anciennes utilisaient des appellations plus précises de couleurs constructeur. Cela montre que même les détails administratifs peuvent avoir leurs subtilités.

En suivant ce guide détaillé et en faisant preuve de patience et de méthode, le démontage de l'embrayage du compresseur de climatisation devient une tâche réalisable, même pour un mécanicien amateur. N'oubliez jamais la sécurité et, en cas de doute, l'avis d'un professionnel est toujours le bienvenu.
