Le montage et le démontage des roulements et autres pièces mécaniques circulaires en acier ferritique représentent des étapes cruciales dans de nombreuses industries. Pour assurer la longévité et la performance de ces composants, une méthode d'assemblage appropriée est indispensable. Parmi les différentes techniques disponibles, le chauffage par induction s'est imposé comme la solution privilégiée, offrant une efficacité, une sécurité et un contrôle inégalés par rapport aux méthodes conventionnelles. Cet article explore en détail le fonctionnement, les avantages et les applications du chauffage par induction des roulements.
Comprendre le Principe du Chauffage par Induction

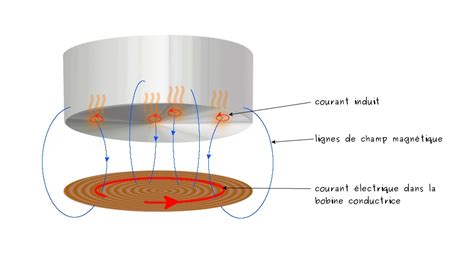

Le chauffage par induction est une méthode sûre et sans contact permettant de chauffer avec précision des matériaux conducteurs d'électricité, tels que des roulements et d'autres métaux. Le processus repose sur le principe de l'induction électromagnétique. Lorsqu'une pièce conductrice, comme un roulement, est placée dans le champ magnétique d'un appareil de chauffage par induction, un courant électrique oscillant est créé. Ce courant, connu sous le nom de courants de Foucault, circule à travers le matériau et, en raison de sa résistance intrinsèque, génère de la chaleur. Les courants de Foucault tirent leur nom des tourbillons circulaires qui se développent lorsqu'une rivière rencontre une résistance, comme un rocher.
Le courant qui circule dans le roulement est le courant INDUIT par le flux magnétique qui circule dans les toles du transformateur. Comme le roulement est une spire fermée sur elle même, la TENSION induite se trouve en court circuit et crée un courant seulement limité par la résistance électrique du roulement. Ce chauffage contrôlé provoque la dilatation thermique du roulement, augmentant ainsi son diamètre intérieur.
Pourquoi le Chauffage par Induction est-il Préféré aux Méthodes Conventionnelles ?
Historiquement, le montage à chaud des roulements impliquait des méthodes moins sophistiquées, telles que l'utilisation de chalumeaux, de bains d'huile chaude, de plaques chauffantes ou de fours. Cependant, ces approches présentent des inconvénients majeurs qui peuvent compromettre l'intégrité du roulement et la sécurité des opérateurs.
Les fours et les plaques chauffantes peuvent entraîner une surchauffe locale ou une température de chauffage excessive, altérant la structure métallurgique du roulement et sa lubrification d'origine. Les bains d'huile chaude introduisent un risque de contamination par des particules et rendent les pièces glissantes, augmentant le risque de chute. L'utilisation de flammes ouvertes avec des chalumeaux présente un danger immédiat de brûlures pour le personnel et un risque accru d'incendie. De plus, aucune de ces méthodes ne permet un contrôle précis de la température, conduisant souvent à une surchauffe ou à un chauffage insuffisant.
Le chauffage par induction, quant à lui, offre une alternative plus sûre, plus propre et plus efficace. Les appareils de chauffage par induction pour roulements assurent un chauffage uniforme et contrôlé du roulement et des pièces à usiner. Ils permettent aux utilisateurs de contrôler avec précision le processus de montage des roulements sur un arbre ou de leur démontage. Contrairement aux méthodes traditionnelles, seul le roulement se réchauffe, tandis que l'appareil reste froid, garantissant une sécurité opérationnelle accrue.
Les Avantages Clés du Chauffage par Induction
L'adoption du chauffage par induction pour le montage des roulements présente une multitude d'avantages significatifs :
- Réduit les dommages aux roulements : Le chauffage uniforme et contrôlé évite les contraintes thermiques excessives et les points chauds qui peuvent altérer la qualité du métal et la lubrification. Cela prévient la déformation des pistes de roulement et la dégradation de la graisse.
- Plus rentable et efficace : Bien que l'investissement initial dans un appareil de chauffage par induction puisse être plus élevé que pour une plaque chauffante basique, les économies à long terme sont considérables. Les durées de chauffage sont drastiquement réduites, augmentant la productivité. De plus, la réutilisation de pièces qui auraient autrement été mises au rebut grâce à un montage correct génère des économies substantielles. Une usine de production a réduit sa durée de remise en état de dix à huit jours grâce à cette technologie.
- Plus propre et plus sûr à utiliser : L'absence de flammes, d'huile ou de fumée rend le processus intrinsèquement plus sûr et plus respectueux de l'environnement de travail.
- Réduit la contamination accidentelle des roulements : Le processus sans contact élimine le risque de contamination par la poussière, la saleté ou les résidus d'huile, garantissant que le roulement reste propre avant et pendant le montage.
- Prend en charge des résultats rapides, répétables et contrôlables : Les appareils modernes offrent une précision de température et de durée, garantissant des résultats constants à chaque utilisation.
- Facile à utiliser et à installer : Les interfaces conviviales des appareils de chauffage par induction modernes simplifient leur utilisation, même pour le personnel moins expérimenté.
- Simplifie la surveillance et le contrôle de la température : Les systèmes avancés intègrent des capteurs de température et des contrôles par microprocesseur pour un suivi en temps réel.
- Augmente la durée de vie des roulements : Un montage correct, facilité par le chauffage par induction, est essentiel pour atteindre la durée de vie nominale du roulement. Selon des estimations, environ 30 pour cent des pannes de roulements sont occasionnées par un raccordement de mauvaise qualité. Le chauffage par induction est une solution pour éviter cette défaillance prématurée.
💡 Principe de la PLAQUE à INDUCTION | Physique
Le Processus de Montage par Chauffage par Induction
Le principe du montage à chaud est simple : dilater temporairement la bague intérieure du roulement sans l'abîmer, afin que son diamètre d'alésage soit plus grand que le diamètre de la portée sur l'arbre. Pour l'assemblage à chaud, les roulements et autres pièces mécaniques circulaires en acier ferritique sont chauffés afin de les dilater dans le but d'éviter d'appliquer des efforts importants lors du montage.
Le processus typique se déroule comme suit :
- Sélection de l'appareil de chauffage : Le choix de l'appareil dépend de la taille et du poids du roulement ou de la pièce à chauffer. Les fabricants proposent une gamme d'appareils, des modèles portables pour les petites pièces aux unités industrielles capables de chauffer des composants jusqu'à 1200 kg. La connaissance du plus petit diamètre intérieur et du plus grand diamètre extérieur est essentielle pour déterminer la taille de l'appareil de chauffage approprié.
- Placement du roulement : Le roulement est placé sur la bobine d'induction de l'appareil. Dans certaines conceptions, comme la série IHN de NSK, la bobine est montée à l'intérieur d'une colonne verticale, et le chauffage est 1,5 à 2 fois plus rapide lorsque le roulement est monté au-dessus de la bobine.
- Chauffage contrôlé : L'appareil génère un champ électromagnétique qui induit des courants de Foucault dans le roulement. Les appareils modernes, tels que les chauffages Betex dotés du système de commande Delta-T, utilisent deux capteurs de température pour mesurer la température intérieure et extérieure du roulement. Le système ajuste le chauffage en fonction des paramètres sélectionnés, garantissant que la différence de température maximale autorisée entre deux points ne soit jamais dépassée. Cela assure un chauffage régulier et uniforme, évitant les sollicitations du matériau.
- Surveillance de la température : Il est crucial de ne pas dépasser une certaine température, généralement 120 °C (248 °F), sauf spécification contraire du fabricant du roulement. Une chaleur excessive peut altérer la structure métallurgique et la lubrification. Les appareils modernes facilitent cette surveillance grâce à des affichages numériques et des systèmes de contrôle avancés.

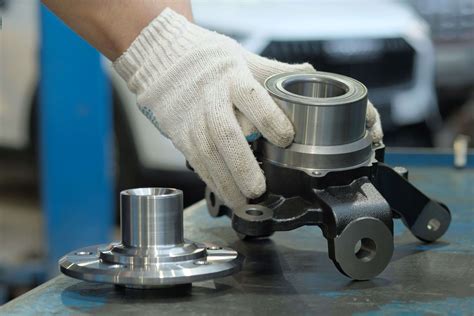

- Montage sur l'arbre : Une fois que le roulement atteint la température d'installation prescrite, l'opérateur, muni de gants de sécurité, le retire de l'appareil et le place rapidement sur l'arbre.
- Refroidissement et ajustement : En refroidissant au contact de l'arbre, le roulement se rétracte et s'ajuste avec précision sur la portée, sans effort excessif ni risque de dommage.
Gammes et Innovations en Matière de Chauffage par Induction
Le marché offre une variété d'appareils de chauffage par induction, conçus pour répondre à des besoins spécifiques. Les entreprises comme PRUFTECHNIK, NSK, Betex et Bega Special Tools proposent des solutions allant des appareils portables légers aux unités industrielles robustes.
- Appareils Portables : Le NSK IHN010, par exemple, ne pèse que 3,5 kg, ce qui en fait l'unité du genre la plus légère du marché, idéale pour les interventions de maintenance sur site.
- Appareils pour Petites et Moyennes Tailles : Les modèles comme l'EDDYTHERM Portable et le simatherm IH 045 sont conçus pour les roulements de petite et moyenne taille, offrant un chauffage précis et contrôlé. Le premier chauffage à induction contrôlable par application dans le monde, le simatherm IH 045, représente une avancée technologique significative.
- Appareils pour Grandes Tailles : Pour les roulements de grande taille et les pièces lourdes, des appareils comme la série EDDYTHERM 4x ou les chauffages Betex sont capables de traiter des pièces jusqu'à 1200 kg.
- Fonctionnalités Avancées : Les appareils de nouvelle génération intègrent des fonctionnalités telles que la démagnétisation automatique, le contrôle par microprocesseur, l'ajustement automatique de la puissance, et la journalisation des données via port USB. Ces caractéristiques améliorent l'efficacité, la précision et la traçabilité des opérations.
Les exigences potentielles des clients incluent une expansion cylindrique et régulière, une démagnétisation automatique, un chauffage contrôlé par microprocesseur, un ajustement automatique de la puissance, et une journalisation du processus de chauffage.
Domaines d'Application et Pièces Concernées
Le chauffage par induction des roulements est une technologie essentielle dans une multitude de secteurs industriels. Sa capacité à permettre un montage précis et sans dommage des roulements et d'autres pièces mécaniques circulaires en fait un outil indispensable pour :
- L'Industrie Automobile : Pour l'assemblage des composants de transmission, des moyeux de roues, et d'autres pièces critiques.
- La Fabrication de Boîtes de Vitesses : Le montage précis des roulements dans les boîtes de vitesses est crucial pour leur bon fonctionnement et leur durabilité.
- La Fabrication de Moteurs Électriques : Les roulements dans les moteurs électriques doivent être montés avec une grande précision pour assurer une rotation fluide et minimiser l'usure.
- La Fabrication de Pompes : L'assemblage des roulements dans les pompes industrielles garantit leur performance et leur fiabilité.
- L'Ingénierie Générale : Dans de nombreuses applications d'ingénierie mécanique, le chauffage par induction est utilisé pour l'assemblage de composants critiques.
- Les Ateliers d'Entretien et de Réparation : Les ateliers spécialisés dans la maintenance industrielle et automobile s'appuient sur le chauffage par induction pour effectuer des réparations et des remplacements de roulements de manière efficace et sûre.
Les applications typiques de cette technologie concernent une large gamme de pièces, notamment :
- Roulements : De toutes tailles et types, des roulements à billes aux roulements à rouleaux.
- Roues dentées et Pignons : Pour assurer un ajustement parfait sur les arbres.
- Anneaux de compression et Manchons : Des composants utilisés pour fixer d'autres pièces sur des arbres.
- Bagues à labyrinthe : Utilisées pour l'étanchéité dans diverses applications mécaniques.
Le chauffage par induction est donc bien plus qu'une simple méthode de chauffage ; c'est une technologie de précision qui contribue directement à la fiabilité, à la performance et à la durée de vie des équipements industriels critiques. En choisissant cette méthode, les entreprises garantissent non seulement un montage correct, mais investissent également dans la prévention des défaillances prématurées et dans l'optimisation de leurs opérations de maintenance.
