La pression des injecteurs diesel est un paramètre fondamental pour le bon fonctionnement des moteurs modernes. Elle joue un rôle clé dans le bon fonctionnement des moteurs diesel modernes, garantissant une combustion efficace, des performances moteur fiables et une réduction des émissions polluantes. Les injecteurs diesel sont des composants essentiels dans le système d'injection de carburant. Leur rôle est d'acheminer le carburant sous haute pression dans les chambres de combustion du moteur. Cette atomisation précise du carburant permet une combustion uniforme et efficace.
Le principe de fonctionnement de l'injecteur repose sur une coordination parfaite avec le calculateur moteur, qui gère l'injection selon les conditions de fonctionnement du moteur, telles que la charge, la température ou le régime moteur. La pression d'injection des moteurs modernes varie généralement entre 1 500 et 2 000 bars. Ces valeurs sont caractéristiques des systèmes Common Rail, où la rampe d'injection maintient une pression constante pour une atomisation parfaite du carburant.

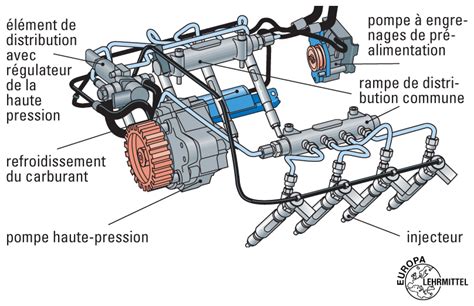

Le gazole est aspiré par la pompe de gavage depuis le réservoir, passe par le filtre à gazole, puis est acheminé vers la pompe haute pression. Sur chaque cylindre se trouve un injecteur commandé par une électrovanne. Le carburant à injecter est prélevé dans la rampe, où il est maintenu à la pression voulue, indépendamment de la quantité à injecter. L'avance à l'injection ainsi que la quantité de carburant à injecter sont totalement contrôlées par le calculateur. La masse de gazole et la commande des quantités à injecter se font dans l'ordre d'allumage, individuellement pour chaque cylindre, par le calculateur via les injecteurs.

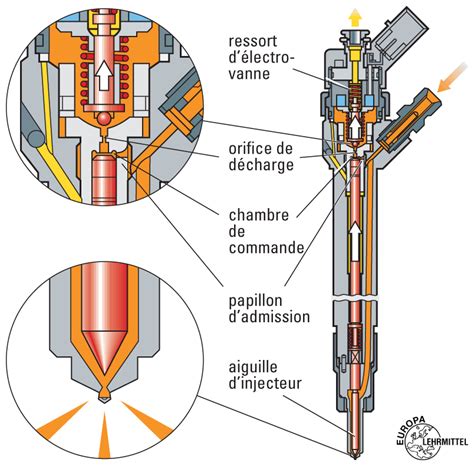

Au repos, la haute pression arrive par le raccord d'entrée, s'installe dans la chambre de commande et au nez de la chambre de pression, créant un blocage hydraulique. Au moment déterminé par le calculateur, l'alimentation de l'électrovanne est stoppée. Le ressort de l'aiguille pilote plaque la bille sur son siège, le retour vers le réservoir cesse, et la pression augmente dans la chambre de commande, provoquant la fermeture de l'injecteur. Le gicleur de réalimentation (Z) détermine la vitesse d'ouverture et de fermeture de l'aiguille d'injecteur, tout comme le gicleur d'ouverture (A). Le temps d'ouverture de l'aiguille fait varier la durée angulaire d'injection.
Pour les moteurs équipés de systèmes Common Rail, les valeurs recommandées pour la pression se situent généralement entre 1 500 et 2 000 bars.
Les injecteurs raccordés à la rampe commune rail sont pilotés électriquement par le calculateur de contrôle moteur. L'injecteur lui-même est similaire au modèle classique à trous. L'actuateur piézo-électrique, composé de plusieurs centaines de couches de quartz, permet d'obtenir des temps de commutation très courts. Lorsque certains cristaux sont soumis à des contraintes mécaniques, il apparaît sur les faces opposées des charges électriques contraires. Le champ électrique résultant a une direction différente selon qu'il s'agit de pression ou de traction. Ce phénomène est réversible : l'application d'une tension électrique sur ces cristaux entraîne des déformations mécaniques (dilatation ou contraction) exploitables. Une fois déformé, le cristal a besoin d'une impulsion de sens inverse pour retrouver son état initial. En appliquant un courant alternatif, le cristal se comprime et s'étire.
Une première couche de quartz est alimentée par le calculateur (sous 70 volts), la déformation engendrée contraint mécaniquement la couche adjacente à se déformer, fournissant à son tour une tension. Cette tension s'ajoute à la tension d'alimentation. Dans le cas des injecteurs piézo-électriques, la tension entraîne une déformation qui, à son tour, entraîne une tension. La haute pression délivrée par la pompe haute pression (pression rail) pénètre dans l'injecteur par le raccord. L'actuateur piézo, via le levier amplificateur, déplace le piston de commande sur le champignon de fermeture, entraînant une chute de pression dans la chambre de commande et donc une chute de la force hydraulique. Le volume repoussé par le piston de commande et le volume passant à travers le gicleur doivent s'écouler à travers le gicleur (Y) après le temps de commutation.
Un nettoyage régulier des injecteurs peut résoudre les problèmes causés par un encrassement. Des produits spécifiques permettent de déloger les dépôts et de restaurer une pression optimale. Pour tester la pression, il est recommandé d'utiliser un outil de diagnostic tel qu'un manomètre ou une valise de diagnostic. Si la pression est insuffisante, un nettoyage des injecteurs est à envisager.
Les injecteurs à rampe commune (IRC) ont une durée de vie moyenne de 120 000 à 160 000 km, influencée par la qualité du carburant, de l'huile moteur, les temps de trajet et l'entretien.
Symptômes de défaillance d'un injecteur à rampe commune :
Diagnostic des problèmes d'injecteurs à rampe commune :
Si un injecteur solénoïde à rampe commune présente un défaut électronique, il ne peut pas être réparé et doit être remplacé.

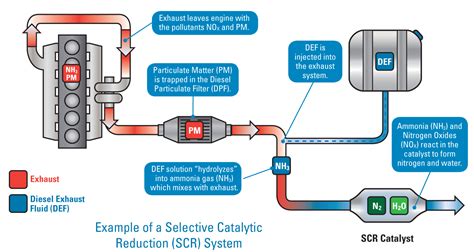

L'évolution des moteurs diesel est marquée par une quête constante de performance et de réduction des émissions polluantes. Les normes Euro IV, puis les futures normes Euro V et au-delà, poussent les constructeurs à innover. La technologie SCR (Selective Catalytic Reduction) utilisant l'additif AdBlue est une réponse pour le traitement des gaz d'échappement et la réduction des oxydes d'azote (NOx).
L'urée, composant principal de l'AdBlue, est produite à partir du gaz naturel. Sous l'influence de la température des gaz d'échappement, l'AdBlue produit de l'ammoniac qui, au contact des NOx, forme de l'azote et de l'eau. La quantité d'AdBlue nécessaire pour la norme Euro 4 s'élève à 3 % ou 4 % de la consommation de carburant, et montera à 5 % ou 7 % pour Euro 5. Le système est piloté par une centrale électronique qui détermine la quantité d'additif à injecter selon le régime et le couple moteur.
Parallèlement, les constructeurs ont largement abandonné les moteurs Diesel classiques au profit de mécaniques plus modernes dotées de technologies d'injection sophistiquées. L'injection directe, apparue à la fin des années 1980, offre une meilleure économie de carburant et des performances accrues par rapport à l'injection indirecte. Les systèmes à injecteurs-pompes, comme ceux du groupe Volkswagen, poussent les pressions d'injection jusqu'à 2 000 bars.
Cependant, l'augmentation du prix du gazole et la fiscalité alourdie rendent l'amortissement des motorisations Diesel plus difficile, particulièrement sur les modèles récents. Le marché de l'occasion voit une saturation de modèles Diesel, et l'écart de prix avec les occasions à essence se creuse. L'assurance pour un modèle Diesel revient également plus cher.

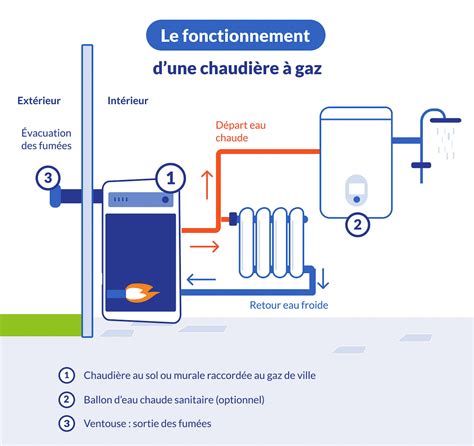

Dans le domaine des chaudières gaz, des problématiques similaires liées à l'apport d'air et à la combustion peuvent survenir, comme en témoigne un cas rencontré sur un forum. Une chaudière à tirage naturel, installée dans un coffrage, présentait des difficultés de démarrage, des retards à l'allumage, voire des "mini-explosions", provoquant l'ouverture de la porte du coffrage.
Les causes potentielles incluent une inadéquation entre le conduit d'entrée d'air et le conduit d'extraction des gaz brûlés. Un conduit d'entrée d'air trop petit par rapport à celui d'extraction peut créer des pertes de charge et perturber le tirage naturel. De plus, une chaudière à tirage naturel dans un coffret trop petit peut être limitée en termes de renouvellement d'air comburant, surtout lorsque les conduits sont à la même température, réduisant la convection naturelle.
Le manuel d'installation stipule souvent un renouvellement d'air minimum pour la pièce où est installée la chaudière. Si la configuration de l'installation ne permet pas d'atteindre ce débit, par exemple par une conduite d'air comburant de diamètre insuffisant, cela peut entraîner des dysfonctionnements. Pour une combustion correcte, il faut environ 10 m³ d'air comburant pour brûler 1 m³ de gaz naturel.
Les professionnels mandatés pour le diagnostic et la réparation doivent s'assurer de la conformité de l'installation aux normes de sécurité et techniques. Cela inclut la vérification de la configuration de la cheminée, de la canalisation de gaz, du débit de gaz, du rendement du brûleur et des tests de combustion. Un retard à l'allumage peut être lié à un mauvais positionnement des électrodes d'allumage, à un problème de mélange air/gaz, ou à un manque d'air comburant.
Les brûleurs gaz existent sous différentes formes : atmosphériques, à pré-mélange avec ventilateur, ou pulsés. Les brûleurs atmosphériques, les plus anciens, ne nécessitent pas de ventilateur mais sont moins performants et plus polluants. Les brûleurs à pré-mélange permettent un meilleur contrôle du dosage air/gaz et une réduction des émissions de NOx. Les brûleurs pulsés, quant à eux, utilisent un ventilateur pour l'apport d'air comburant.
Le diagnostic précis d'une chaudière implique des tests de pression de gaz, des tests de combustion, et le contrôle du tirage de la cheminée, que ce soit avec le placard ouvert ou fermé. L'état des électrodes d'allumage est également primordial.
Les avancées technologiques visent à optimiser le rendement et à réduire les émissions, notamment par la modulation de puissance des brûleurs (brûleurs 2 allures, modulants) et l'utilisation de technologies comme les brûleurs à pré-mélange ou les brûleurs Low NOx et radiants. Ces évolutions répondent aux exigences réglementaires croissantes en matière de pollution atmosphérique.
La mesure de la pression différentielle dans les chaudières, notamment celles utilisant des fluides caloporteurs comme l'huile thermique, est également un paramètre important. Des dispositifs comme les plaques orifices sont utilisés pour s'assurer que la pression différentielle de l'ensemble chaudière et plaque soit dans une plage utilisable par des instruments de mesure standard.
